Le système hydraulique est le cœur opérationnel d'un tracteur. Sans lui, les relevages, les outils portés et la direction assistée tombent en panne, et les travaux agricoles s'arrêtent net. Dépanner le système hydraulique d'un tracteur demande méthode et rigueur, mais c'est souvent accessible sans atelier spécialisé. Ce guide couvre les composants clés, les étapes de diagnostic, les réparations courantes et l'entretien préventif. L'objectif : vous permettre de localiser la panne, d'agir efficacement et de remettre votre machine en service le plus vite possible.
Table des matières
- Points clés
- Composants du système hydraulique du tracteur
- Préparation au dépannage : sécurité et outils
- Diagnostic pas à pas du système hydraulique
- Réparations courantes du système hydraulique
- Entretien préventif pour éviter les pannes
- Mon point de vue sur le diagnostic hydraulique
- Trouver le manuel technique de votre tracteur
- FAQ
Points clés
| Point | Détails |
|---|---|
| Diagnostic visuel en premier | Contrôler les fuites, l'état des flexibles et le niveau d'huile avant toute autre intervention. |
| Dépressuriser avant d'intervenir | La dépressurisation du circuit prévient les risques graves d'injection d'huile sous pression. |
| Diagnostic par section | Tester chaque composant séparément évite de remplacer des pièces coûteuses inutilement. |
| Propreté absolue lors des réparations | Une particule microscopique suffit à endommager la pompe ou le distributeur hydraulique. |
| Entretien régulier de l'huile | Surveiller la température et changer l'huile aux intervalles recommandés prolonge la durée de vie du système. |
Composants du système hydraulique du tracteur
Comprendre ce que vous allez inspecter est la base de tout bon diagnostic. Le système hydraulique d'un tracteur repose sur plusieurs composants interdépendants, et une défaillance sur l'un d'eux peut paralyser l'ensemble.
- Pompe hydraulique : elle génère le débit et la pression nécessaires au fonctionnement du circuit. C'est le moteur du système.
- Réservoir : il stocke le fluide hydraulique et sert de tampon thermique. Un réservoir sale ou insuffisamment rempli dégrade rapidement les performances.
- Vérins hydrauliques : ils convertissent la pression en force mécanique pour actionner les outils portés, le chargeur frontal ou la benne.
- Distributeur (vannes de commande) : il oriente le flux d'huile vers les différents circuits selon les commandes de l'opérateur.
- Flexibles et raccords : ils transportent le fluide sous pression entre les composants. Ce sont les points les plus exposés aux fuites.
- Filtre hydraulique : il retient les particules en suspension dans l'huile. Un filtre colmaté réduit le débit et accélère l'usure.
Chaque composant joue un rôle précis dans la transmission de la puissance hydraulique. Les pannes les plus fréquentes incluent le levage lent ou impossible des accessoires, les fuites d'huile, la surchauffe, les bruits anormaux de pompe et la direction lourde. Identifier quel composant est en cause permet de cibler l'intervention et de ne pas tâtonner.
Préparation au dépannage : sécurité et outils
Avant de toucher quoi que ce soit, la préparation est non négociable. Un circuit hydraulique sous pression peut provoquer des blessures graves, notamment des injections d'huile sous-cutanées qui nécessitent une intervention chirurgicale d'urgence.
Sécurité avant tout
La dépressurisation du circuit est l'étape critique à ne jamais sauter. Coupez le moteur, abaissez tous les accessoires au sol, puis actionnez plusieurs fois les commandes hydrauliques pour libérer la pression résiduelle. Consultez le manuel constructeur de votre modèle pour la procédure exacte, car elle varie selon les marques et les configurations.
Équipements de protection à prévoir :
- Lunettes de protection contre les projections d'huile
- Gants résistants aux huiles minérales
- Chaussures de sécurité
- Combinaison ou vêtements couvrants
Outils nécessaires
| Outil | Utilisation |
|---|---|
| Manomètre hydraulique | Mesure de la pression dans le circuit |
| Kit de colorant UV | Détection des micro-fuites invisibles |
| Jeu de clés et douilles | Démontage des raccords et composants |
| Chiffons absorbants | Nettoyage et localisation des fuites |
| Bac de récupération d'huile | Collecte du fluide lors des interventions |
Nettoyez soigneusement la zone autour de chaque point d'intervention avant d'ouvrir quoi que ce soit. Une surface propre permet de repérer les nouvelles fuites immédiatement et protège le circuit de toute contamination.
Conseil de pro: Avant d'ouvrir un raccord ou un flexible, marquez sa position avec un marqueur indélébile. Cela facilite le remontage à l'identique et évite les erreurs d'orientation.

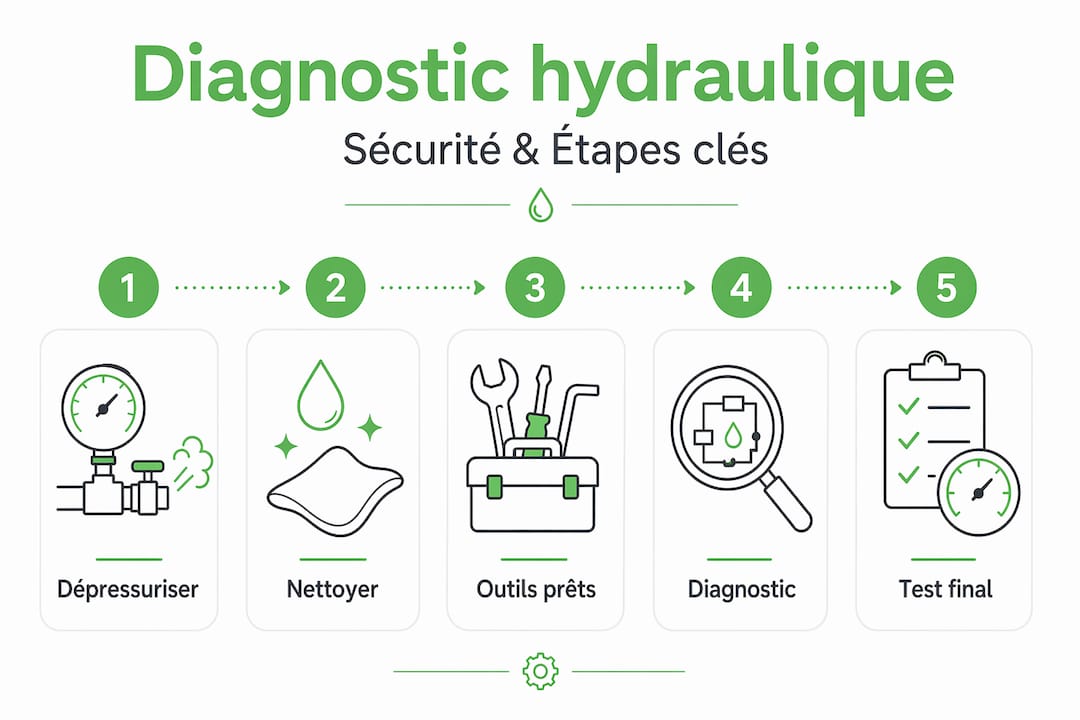

Diagnostic pas à pas du système hydraulique
Un bon diagnostic du système hydraulique suit une progression logique. Aller directement à la pompe ou aux vérins sans contrôle préliminaire est l'erreur la plus coûteuse que l'on puisse commettre.
-
Contrôle visuel général. Inspectez l'ensemble du circuit : flexibles, raccords, vérins, carter de pompe. Recherchez les traces d'huile fraîche, les flexibles craquelés ou déformés, les raccords corrodés. Ce premier passage prend dix minutes et oriente tout le reste.
-
Vérification du niveau et de l'état de l'huile. Prélevez un échantillon d'huile dans le réservoir. Une huile foncée, trouble ou avec des bulles signale une contamination sévère ou une usure interne avancée. Une huile laiteuse indique une entrée d'eau dans le circuit.
-

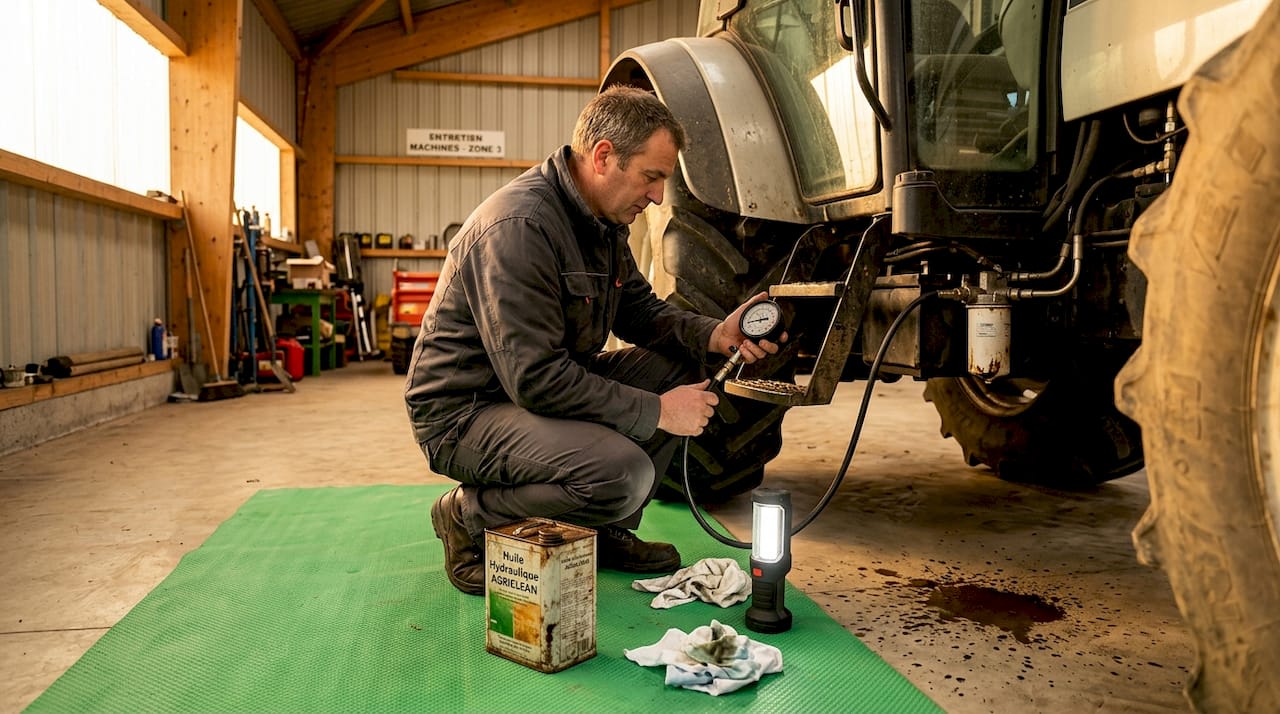

Mesure de la pression avec un manomètre. Raccordez le manomètre sur le port de test prévu par le constructeur. Comparez la pression mesurée aux valeurs spécifiées dans le manuel. Une pression trop basse oriente vers une fuite interne, une pompe usée ou un limiteur de pression mal réglé.
-
Détection des micro-fuites avec colorant UV. Injectez le colorant dans le circuit, faites tourner le moteur quelques minutes, puis inspectez avec une lampe UV. Cette technique permet de localiser des fuites invisibles à l'œil nu et d'éviter des remplacements inutiles.
-
Inspection des composants clés. Testez chaque section séparément : pompe, distributeur, vérins. Une chute de pression ne signifie pas forcément que la pompe est défectueuse. Elle peut venir d'une fuite interne dans un vérin ou d'un distributeur usé.
-
Interprétation des symptômes. Un bruit de cavitation (claquements répétés) à la pompe signale un manque d'aspiration ou une huile trop visqueuse. Une lenteur progressive des mouvements pointe vers un filtre colmaté ou une pression insuffisante. Une surchauffe au-delà de 85°C accélère le vieillissement des joints et doit être traitée sans délai.
-
Distinction fuite interne ou externe. Une fuite externe est visible. Une fuite interne se traduit par une perte de puissance sans trace d'huile au sol. Pour la confirmer, isolez chaque composant et mesurez la pression en amont et en aval.
Conseil de pro: Un diagnostic segmenté par composant évite souvent de remplacer une pompe à plusieurs centaines d'euros alors que le problème vient d'un joint de vérin à quelques euros.
Réparations courantes du système hydraulique
Une fois la panne localisée, les réparations les plus fréquentes restent accessibles avec des outils de base et un minimum de méthode.
Remplacement de flexibles et de joints
- Coupez le moteur et dépressurisez le circuit.
- Placez un bac sous le flexible à remplacer.
- Dévissez les raccords en maintenant le flexible immobile pour ne pas tordre les canalisations voisines.
- Montez le nouveau flexible en respectant le sens et le couple de serrage indiqué dans le manuel.
- Redémarrez et vérifiez l'absence de fuite sous pression.
Remise en état ou remplacement de la pompe
- Vérifiez d'abord le filtre d'aspiration : un filtre colmaté simule une pompe défaillante.
- Contrôlez le jeu interne de la pompe selon les tolérances du manuel constructeur.
- Si la pompe est hors cote, le remplacement est préférable à la réparation pour garantir la durée de vie.
- Utilisez exclusivement des pièces d'origine certifiées ou des équivalents homologués.
Purge d'air du circuit
| Étape | Action |
|---|---|
| 1. Remplissage | Complétez le réservoir avec l'huile préconisée |
| 2. Démarrage lent | Faites tourner le moteur au ralenti pendant 5 minutes |
| 3. Cycles complets | Actionnez chaque vérin en fin de course plusieurs fois |
| 4. Contrôle | Vérifiez le niveau après purge et complétez si nécessaire |
La propreté absolue durant toute réparation est non négociable. Même une particule microscopique peut provoquer une usure prématurée de la pompe ou du distributeur. Bouchez systématiquement les orifices ouverts avec des bouchons propres dès qu'un composant est déposé.
Après chaque réparation, effectuez un test sous pression et vérifiez les couples de serrage sur tous les raccords intervenus. Ne remettez pas la machine en service sans ce contrôle final.
Entretien préventif pour éviter les pannes
L'entretien régulier du système hydraulique est la meilleure protection contre les pannes imprévues. La plupart des défaillances graves sont précédées de signes avant-coureurs que l'on peut détecter tôt.
- Changement d'huile : respectez les intervalles du constructeur, généralement tous les 500 à 1 000 heures de fonctionnement. Une huile dégradée accélère l'usure de tous les composants.
- Surveillance de la température : la surchauffe au-delà de 85°C est un signal d'alerte précoce. Vérifiez le radiateur d'huile et le niveau de fluide si la température monte anormalement.
- Inspection des flexibles : contrôlez visuellement l'état des flexibles à chaque révision. Un flexible durci, craquelé ou déformé doit être remplacé avant qu'il ne cède.
- Remplacement du filtre hydraulique : changez le filtre selon les préconisations du manuel, sans attendre qu'il soit colmaté.
- Formation des opérateurs : apprenez à reconnaître les bruits inhabituels, les mouvements lents ou saccadés et les traces d'huile au sol. Ces signaux permettent d'intervenir avant la panne complète.
Conseil de pro: Notez la date et le kilométrage de chaque intervention dans un carnet de bord. Cela facilite le suivi et permet de détecter rapidement une consommation d'huile anormale entre deux révisions.
Mon point de vue sur le diagnostic hydraulique
J'ai vu beaucoup de propriétaires de tracteurs commettre la même erreur : remplacer la pompe hydraulique en premier, parce que c'est le composant le plus visible et le plus souvent cité. Dans la majorité des cas, la pompe n'est pas en cause. Le problème vient d'un joint de vérin usé, d'un filtre colmaté ou d'un flexible qui fuit en interne.
Ce qui coûte du temps et de l'argent, c'est l'absence de méthode. Un diagnostic segmenté, composant par composant, prend deux heures de plus qu'un remplacement à l'aveugle. Mais il évite de dépenser 400 euros sur une pompe neuve pour découvrir que la panne persiste.
L'étape que l'on saute le plus souvent est la dépressurisation. C'est compréhensible quand on est pressé, mais c'est la plus dangereuse. Une injection d'huile sous pression dans la main peut nécessiter une amputation. Ce n'est pas un risque à prendre.
Investissez dans un manomètre hydraulique et un kit de colorant UV. Ces deux outils coûtent moins de 80 euros au total et permettent de localiser 80 % des pannes courantes sans démontage. C'est l'achat le plus rentable que vous puissiez faire pour l'entretien de votre machine.
— Wild
Trouver le manuel technique de votre tracteur
Pour dépanner le système hydraulique avec précision, le manuel constructeur est indispensable. Il contient les pressions de référence, les couples de serrage, les procédures de dépressurisation spécifiques à votre modèle et les schémas hydrauliques complets.
Manuels propose un accès direct aux manuels techniques de tracteurs pour les principales marques du marché. Manuels de service, guides de réparation hydraulique, notices d'entretien : les documents sont numérisés, indexés et téléchargeables immédiatement. Utilisez l'assistant de recherche pour trouver le document correspondant à votre modèle exact en quelques secondes. Travailler avec la documentation officielle, c'est intervenir avec les bonnes valeurs et les bonnes procédures, pas avec des approximations.
FAQ
Quelles sont les pannes hydrauliques les plus fréquentes sur tracteur ?
Les six défauts les plus courants sont le levage lent ou impossible, les fuites d'huile, la surchauffe, la chute lente des accessoires, les bruits anormaux de pompe et la direction lourde.
Comment savoir si la pompe hydraulique est défectueuse ?
Avant de conclure à une pompe défaillante, vérifiez le filtre d'aspiration et mesurez la pression. Une chute de pression peut venir d'une fuite interne dans un vérin ou d'un distributeur usé, pas nécessairement de la pompe.
Pourquoi faut-il dépressuriser le circuit avant toute intervention ?
La dépressurisation évite les risques d'injection d'huile sous-cutanée, une blessure grave qui peut nécessiter une intervention chirurgicale d'urgence. C'est une étape de sécurité non négociable.
À quelle fréquence faut-il changer l'huile hydraulique d'un tracteur ?
La fréquence recommandée est généralement de 500 à 1 000 heures de fonctionnement, selon le constructeur. Consultez le manuel de votre modèle pour les intervalles exacts et le type d'huile préconisé.
Comment détecter une micro-fuite hydraulique invisible ?
L'utilisation d'un colorant UV injecté dans le circuit permet de localiser des fuites invisibles à l'œil nu. Une lampe UV révèle précisément le point de fuite sans démontage inutile.
