En bref:
- La nomenclature des pièces détachées organise les composants selon référence, quantité et position dans l'assemblage. Elle existe en formes simple ou multiniveau et se divise en différentes versions selon l'usage, notamment la SBOM pour la maintenance. La maîtrise des codes OEM et du VIN garantit une compatibilité précise et évite les erreurs coûteuses.
La nomenclature des pièces détachées est la liste structurée et codifiée de tous les composants nécessaires à la maintenance ou à la réparation d'un équipement. Ce système de classification, reconnu dans l'industrie sous le terme anglais Bill of Materials (BOM), organise chaque pièce selon sa référence, sa quantité et sa position dans l'assemblage. Maîtriser la nomenclature pièces détachées signification, c'est éviter les erreurs de commande, garantir la compatibilité et réduire les coûts de réparation. Que vous entreteniez une voiture, une tondeuse ou un électroménager, cette connaissance est le point de départ de toute intervention fiable.
Qu'est-ce que la nomenclature pièces détachées et comment est-elle structurée ?
Une nomenclature est un système de classification structuré servant de référence professionnelle en maintenance. Elle peut prendre deux formes principales : simple ou multiniveau.
Une nomenclature simple liste les pièces à un seul niveau, sans hiérarchie. Elle convient aux équipements peu complexes, comme un robinet ou un filtre à air. Une nomenclature multiniveau représente un arbre technique complet : chaque sous-ensemble contient ses propres composants, qui peuvent eux-mêmes en contenir d'autres. Un moteur de voiture, par exemple, se décompose en culasse, bloc-cylindres, système de distribution, chacun avec ses propres pièces référencées.
Selon la norme industrielle, il existe plusieurs versions de nomenclatures : l'EBOM (bureau d'études), la MBOM (fabrication) et la SBOM (service après-vente). Pour un particulier ou un technicien en maintenance, la SBOM est le document de référence. Elle liste les pièces remplaçables, leurs références et leurs quantités dans l'ordre logique d'intervention.
- EBOM : nomenclature de conception, utilisée par les ingénieurs lors du développement du produit.
- MBOM : nomenclature de fabrication, adaptée aux lignes de production.
- SBOM : nomenclature de service, destinée aux réparations et à la maintenance terrain.
- Vue éclatée : représentation graphique associée à la nomenclature textuelle, indispensable pour localiser visuellement chaque pièce.
Conseil de pro : Cherchez toujours la SBOM dans le catalogue de pièces du constructeur, pas dans la documentation de conception. Ces deux documents ne listent pas les mêmes références.
Comment interpréter les codes et numéros de pièces détachées ?
Le numéro OEM (Original Equipment Manufacturer) est la référence primordiale assignée par le constructeur ou un fournisseur agréé. C'est un code alphanumérique complexe qui identifie la famille de pièce, sa version et son évolution technique. Ce code est la seule garantie de compatibilité exacte avec l'équipement d'origine.
La structure typique d'un code OEM
Un code OEM se compose généralement de plusieurs blocs. Le premier identifie le constructeur ou la gamme de produits. Le second précise la catégorie fonctionnelle (moteur, freinage, électrique). Le troisième indique la version ou la révision de la pièce. Une simple lettre différente dans ce code peut signifier une incompatibilité totale, même si les deux pièces semblent identiques visuellement.
La maîtrise des codes OEM évite 15 % des erreurs de retour de pièces liées à la compatibilité. Ce chiffre illustre un problème concret : les retours de pièces coûtent du temps et de l'argent, et ils sont souvent évitables avec une lecture attentive de la référence.

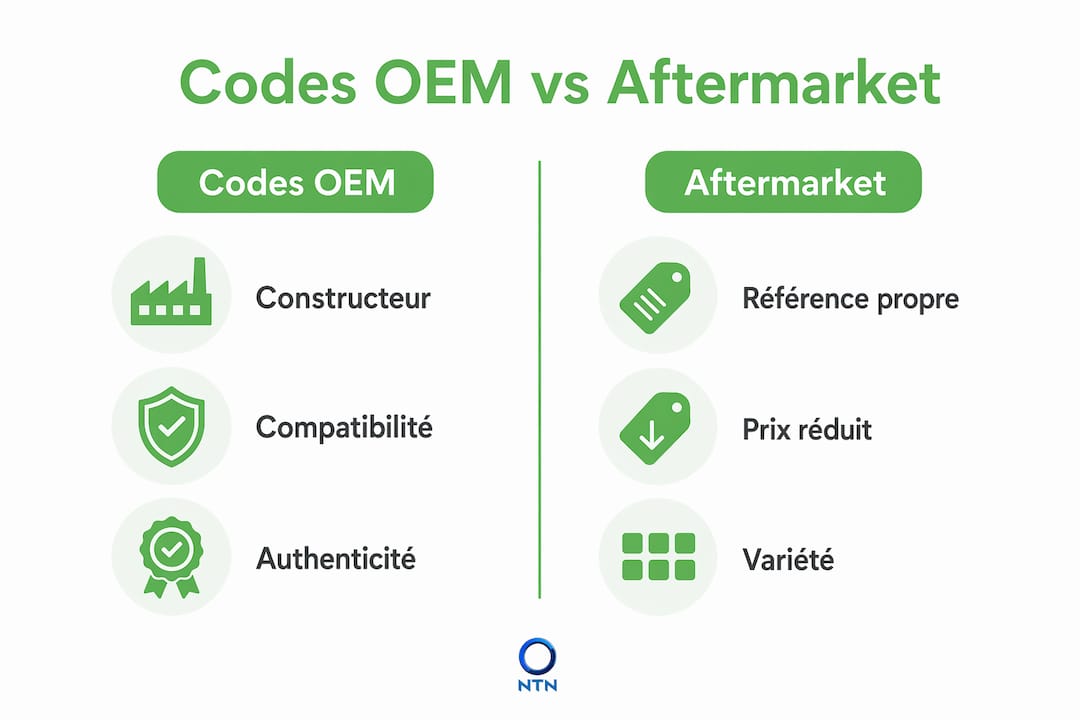

OEM, aftermarket et cross-reference
| Critère | Pièce OEM | Pièce aftermarket |
|---|---|---|
| Référence | Code constructeur officiel | Référence propre au fabricant tiers |
| Compatibilité | Garantie par le constructeur | À vérifier par cross-reference |
| Prix | Généralement plus élevé | Souvent moins cher |
| Traçabilité | Complète | Variable selon le fournisseur |
La cross-reference est la méthode qui permet de trouver l'équivalent aftermarket d'une pièce OEM. Elle repose sur des bases de données de correspondances entre références. Cette approche est utile pour réduire les coûts, mais elle exige de vérifier les dimensions, matériaux et tolérances avant toute commande.
Le rôle du VIN dans l'identification des pièces automobile
La combinaison du numéro VIN et de la nomenclature assure la sélection précise de pièces compatibles avec un véhicule. Le VIN contient 17 caractères qui identifient le constructeur, le modèle, l'année de fabrication et la configuration technique exacte. Sans le VIN, deux véhicules du même modèle et de la même année peuvent nécessiter des pièces différentes selon leur motorisation ou leur marché de destination.
Conseil de pro : Ne commandez jamais une pièce automobile sans avoir le VIN sous les yeux. Deux Peugeot 308 de 2019 peuvent avoir des références de plaquettes de frein différentes selon leur motorisation.
Que sont les pièces issues de l'économie circulaire (PIEC) ?
Les PIEC sont des pièces contrôlées et reconditionnées issues de véhicules ou d'équipements en fin de vie. Elles sont conformes aux normes strictes de qualité et offrent une alternative économique et durable aux pièces neuves. Leur place dans la nomenclature est identique à celle d'une pièce neuve : elles portent une référence, une désignation et une quantité.
La différence avec une pièce d'occasion classique est fondamentale. Une PIEC passe par un processus de reconditionnement documenté : nettoyage, contrôle dimensionnel, tests fonctionnels et parfois remplacement de composants d'usure internes. Une pièce d'occasion classique est revendue sans ce processus.
Pour organiser efficacement un stock de pièces détachées, les PIEC doivent être tracées avec la même rigueur que les pièces neuves. Leur référence OEM d'origine reste la clé d'identification, complétée par un code de reconditionnement propre au fournisseur.
Les avantages concrets des PIEC sont les suivants :
- Réduction du coût de la pièce : le prix est généralement inférieur à celui d'une pièce neuve équivalente.
- Disponibilité accrue : certaines pièces ne sont plus produites en neuf. Les PIEC permettent de maintenir des équipements anciens en service.
- Impact environnemental réduit : le reconditionnement consomme moins de ressources que la fabrication d'une pièce neuve.
- Traçabilité garantie : chaque PIEC certifiée est accompagnée d'un document retraçant son origine et les contrôles effectués.
Les PIEC représentent un levier important pour une maintenance durable, en alliant sécurité, qualité et réduction des coûts. Cette réalité change la façon dont les techniciens et les particuliers abordent la commande de pièces.
Comment utiliser la nomenclature des pièces détachées dans la pratique ?
L'usage correct d'une nomenclature repose sur une méthode en plusieurs étapes. Sauter une étape expose à des erreurs coûteuses.
-
Identifier l'équipement avec précision. Notez le modèle exact, l'année de fabrication, le numéro de série et, pour les véhicules, le VIN. Ces informations déterminent quelle version de la nomenclature s'applique.
-
Consulter la vue éclatée associée. La vue éclatée est un complément indispensable à la nomenclature textuelle. Elle montre la forme, l'emplacement et l'ordre d'assemblage de chaque pièce. Sans elle, localiser une pièce dans un sous-ensemble complexe prend beaucoup plus de temps.
-
Relever la référence OEM exacte. Copiez le code caractère par caractère. Ne vous fiez pas à votre mémoire ni à une photo floue. Une erreur de saisie sur un seul caractère peut conduire à commander la mauvaise pièce.
-
Vérifier les petites pièces annexes. La visserie, les joints, les clips de fixation et les rondelles ont leurs propres références dans la nomenclature. L'erreur de référence sur ces éléments est un facteur fréquent de retour de pièces. Ces composants semblent secondaires, mais une mauvaise visserie peut provoquer une fuite ou un desserrage en service.
-
Confirmer la disponibilité et le délai. La législation impose une disponibilité décennale des pièces essentielles après l'arrêt de production. Pour les pièces critiques, le délai de livraison standard est de 15 jours ouvrés. Au-delà de cette période légale, les PIEC ou les pièces aftermarket deviennent souvent la seule option.
Conseil de pro : Téléchargez le catalogue de pièces officiel de votre équipement avant toute intervention. Les notices techniques contiennent les nomenclatures à jour, avec les révisions de références que les revendeurs ne signalent pas toujours.
Pour la maintenance d'équipements spécifiques comme les machines agricoles, les revues techniques RTMA fournissent des nomenclatures détaillées par modèle et par année, avec les mises à jour constructeur intégrées.
Points clés
La nomenclature des pièces détachées est le document de référence qui garantit la compatibilité, la traçabilité et la fiabilité de toute intervention de maintenance.
| Point | Détails |
|---|---|
| Définition de la nomenclature | Liste structurée de composants avec références, quantités et positions dans l'assemblage. |
| Types de nomenclatures | La SBOM est le document de référence pour la maintenance et le service après-vente. |
| Rôle du numéro OEM | Code alphanumérique officiel garantissant la compatibilité exacte de la pièce avec l'équipement. |
| Importance du VIN | 17 caractères identifiant précisément le véhicule pour éviter les erreurs de sélection de pièces. |
| PIEC dans la nomenclature | Pièces reconditionnées tracées avec la même rigueur que les pièces neuves, référencées par leur code OEM d'origine. |
Ce que l'expérience terrain enseigne sur les nomenclatures
Après des années à travailler avec des techniciens et des particuliers sur des problèmes de maintenance, un constat s'impose : la majorité des erreurs de réparation ne viennent pas d'un manque de compétence technique. Elles viennent d'une mauvaise lecture de la nomenclature.
Le cas le plus fréquent est celui du technicien qui commande une pièce « à l'œil », en se basant sur la ressemblance visuelle avec l'ancienne. Deux pièces identiques en apparence peuvent différer de façon critique sur leurs dimensions ou leurs matériaux. Seule la référence OEM assure la compatibilité réelle. Cette erreur coûte du temps, de l'argent et parfois compromet la sécurité de l'équipement.
L'autre angle mort concerne les petites pièces. Les joints, les clips et la visserie sont souvent commandés séparément, parfois en lot générique. Or, la nomenclature les liste avec des références précises pour une bonne raison : un joint de 0,5 mm trop épais peut provoquer une fuite sous pression. La gestion d'atelier rigoureuse passe par une lecture complète de la nomenclature, pas seulement des pièces principales.
La bonne nouvelle est que les outils disponibles en 2026 rendent cette lecture accessible à tous. Les catalogues numériques, les vues éclatées interactives et les bases de cross-reference en ligne ont supprimé la plupart des obstacles. La compétence clé n'est plus de mémoriser des codes, mais de savoir où les trouver et comment les vérifier.
— Wild
Accéder aux nomenclatures et catalogues techniques avec Manuels
Trouver la bonne nomenclature reste le premier obstacle pour beaucoup de techniciens et de particuliers. Les catalogues papier sont souvent introuvables, et les forums non officiels diffusent des références incorrectes ou obsolètes.
Manuels propose un accès direct à des manuels techniques et catalogues de pièces numérisés, couvrant des équipements agricoles, des véhicules et des appareils électroménagers. Le catalogue est mis à jour quotidiennement, ce qui garantit des références à jour. La recherche par marque, modèle ou numéro de série permet de localiser rapidement le bon document. Pour les techniciens professionnels comme pour les bricoleurs, Manuels réduit le temps passé à chercher et augmente la fiabilité des interventions.
Questions fréquentes
Qu'est-ce que la nomenclature des pièces détachées ?
La nomenclature des pièces détachées est une liste structurée de tous les composants d'un équipement, avec leurs références, quantités et positions. Elle sert de base à toute commande et à toute intervention de maintenance.
Quelle est la différence entre un numéro OEM et une référence aftermarket ?
Le numéro OEM est assigné par le constructeur et garantit la compatibilité exacte. Une référence aftermarket est propre à un fabricant tiers et nécessite une vérification par cross-reference avant utilisation.
À quoi servent les PIEC dans une nomenclature ?
Les PIEC sont des pièces reconditionnées qui portent la même référence OEM d'origine que les pièces neuves. Elles s'intègrent dans la nomenclature de la même façon, avec une traçabilité documentée sur leur origine et les contrôles effectués.
Pourquoi le VIN est-il indispensable pour commander des pièces auto ?
Le VIN contient 17 caractères qui identifient précisément le constructeur, le modèle, l'année et la configuration technique du véhicule. Sans lui, deux véhicules du même modèle peuvent nécessiter des pièces différentes.
Comment éviter les erreurs lors d'une commande de pièces détachées ?
Relevez la référence OEM caractère par caractère depuis la nomenclature officielle, vérifiez les petites pièces annexes (joints, visserie), et confirmez la compatibilité avec le numéro de série ou le VIN de l'équipement.
