En bref:
- L'alternateur d'un tracteur recharge la batterie en maintenant une tension comprise entre 13,5 et 14,8 volts. Sa défaillance provient souvent d'un câblage incorrect ou d'une mauvaise tension, non de l'alternateur lui-même. Vérifier le câblage et la tension moteur en marche permet d'éviter des remplacements inutiles et des pannes.
L'alternateur d'un tracteur est l'élément central qui assure la recharge de la batterie pendant le fonctionnement du moteur. Sans lui, la batterie se vide en quelques heures et le tracteur s'arrête. Techniquement appelé « génératrice à courant alternatif », l'alternateur convertit l'énergie mécanique du moteur en électricité. Cette électricité alimente les équipements embarqués et maintient la batterie chargée en permanence. Comprendre le fonctionnement de ce composant permet de diagnostiquer rapidement un problème de charge et d'éviter une panne en plein travail.
Comment fonctionne l'alternateur tracteur pour la charge batterie ?
L'alternateur produit du courant alternatif, converti en courant continu par un pont de diodes interne. Ce courant continu alimente directement la batterie et les circuits électriques du tracteur. Un régulateur de tension intégré contrôle en permanence la tension de sortie pour éviter toute surcharge.
La tension de charge varie selon le système électrique du tracteur. Pour un système 12V en marche, la tension doit se situer entre 13,5 et 14,8 volts. Un tracteur équipé en 24V doit afficher entre 27 et 29 volts aux bornes de la batterie moteur tournant. Ces plages garantissent une recharge efficace sans endommager la batterie.
| Système électrique | Tension batterie à l'arrêt | Tension en charge (moteur tournant) |
|---|---|---|
| 12V | ~12,6 V | 13,5–14,8 V |
| 24V | ~25,2 V | 27–29 V |
Le régulateur de tension est le gardien du système. Il ajuste la production de l'alternateur en fonction de l'état de charge de la batterie et de la consommation des équipements. Un régulateur défaillant peut provoquer une surcharge ou une sous-charge chronique, deux situations qui dégradent rapidement la batterie.
Conseil de pro : Vérifiez la tension aux bornes de la batterie avec un multimètre dès que le moteur tourne. Une valeur inférieure à 13,5 V sur un système 12V signale un problème de charge à traiter sans attendre.

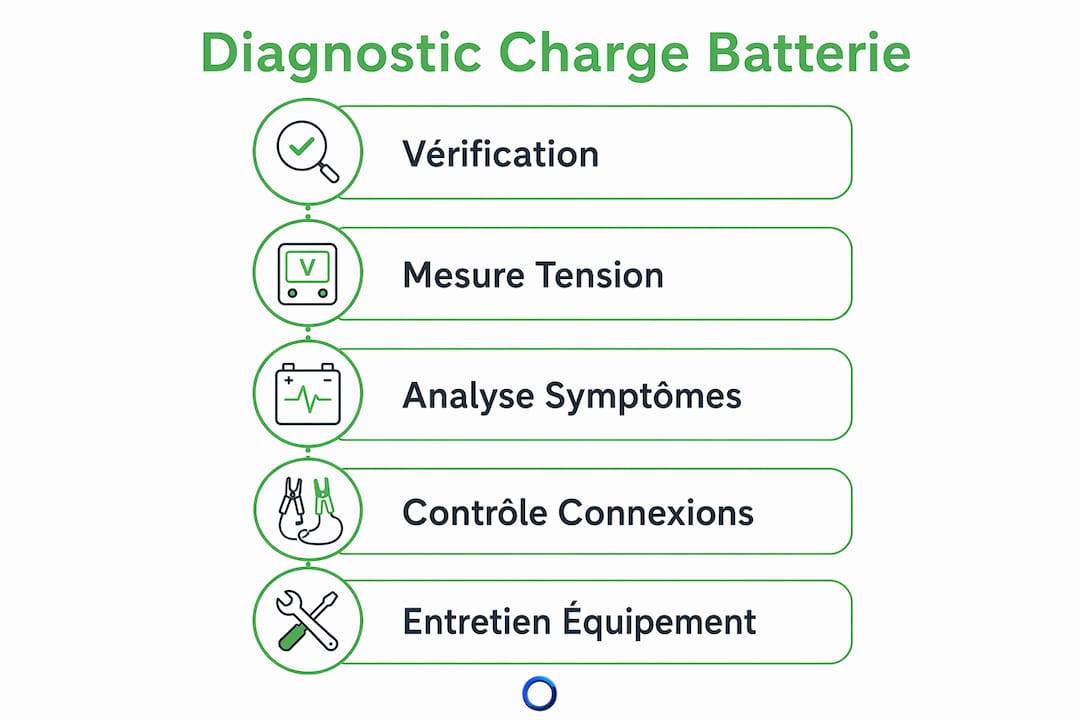

Comment diagnostiquer un problème de charge batterie sur tracteur ?
Un diagnostic fiable repose sur des mesures précises et une observation méthodique. Voici la procédure à suivre étape par étape.
- Mesurer la tension batterie moteur éteint. Une batterie pleine à l'arrêt affiche environ 12,6 V. Une valeur inférieure à 12,4 V indique une batterie partiellement déchargée.
- Démarrer le moteur et mesurer à nouveau. Si la tension reste identique à celle relevée moteur éteint, l'alternateur ne charge pas. La tension doit monter entre 13,5 et 14,8 V sur un système 12V.
- Observer le voyant de charge au tableau de bord. Ce voyant doit s'éteindre dès que le moteur tourne. S'il reste allumé, l'alternateur ne produit pas de courant ou le circuit d'excitation est interrompu.
- Vérifier la courroie d'alternateur. Une courroie détendue ou cassée empêche l'alternateur de tourner à la bonne vitesse. Elle doit être tendue et en bon état visuel.
- Contrôler les connexions électriques. Inspectez les bornes de la batterie, le câble de masse et les connecteurs de l'alternateur. Un mauvais contact suffit à bloquer la charge.
- Tester l'alternateur à vide. Débranchez la batterie et mesurez la tension de sortie directement sur la borne B+ de l'alternateur moteur tournant. Une valeur normale confirme que l'alternateur fonctionne et que le problème vient du câblage.
Conseil de pro : Utilisez un multimètre pour mesurer la tension aux bornes batterie moteur tournant. C'est le test le plus rapide et le plus fiable pour confirmer ou exclure une défaillance de l'alternateur.
Les symptômes d'une charge insuffisante sont clairs : démarrages difficiles le matin, batterie qui se vide rapidement, voyant de charge allumé, équipements électriques qui fonctionnent mal. Ces signes apparaissent souvent progressivement, ce qui pousse certains à changer la batterie sans résoudre le vrai problème. Consultez aussi le guide sur les erreurs d'entretien fréquentes pour éviter ce piège.
Erreurs fréquentes lors du branchement de l'alternateur sur un tracteur
Les erreurs d'installation sont la première cause de dysfonctionnement du système de charge. Elles provoquent des pannes difficiles à diagnostiquer et peuvent endommager la batterie ou les équipements électroniques.
- Brancher le fil D+ directement sur la borne B+. C'est l'erreur la plus courante. Brancher le fil D+ en permanence sur B+ décharge la batterie moteur éteint, car le circuit d'excitation reste alimenté en permanence.
- Câble de masse insuffisant ou oxydé. Un câble de masse oxydé provoque une chute de tension et une sous-charge de la batterie. Le câble de masse doit relier directement le bloc moteur à la batterie, pas seulement la carrosserie.
- Câbles trop fins sur le circuit de charge. Des câbles inférieurs à 6 mm² s'échauffent sous la charge et réduisent l'efficacité du système. La section recommandée pour le câble principal est de 6 à 10 mm².
- Mauvais serrage des bornes. Un faux contact sur la borne B+ ou sur la masse crée des arcs électriques et des pertes de tension. Serrez toujours les cosses avec une clé, pas à la main.
- Régulateur inadapté au type de batterie. Un régulateur conçu pour batterie plomb ouvert peut endommager une batterie AGM ou lithium en appliquant une tension trop élevée.
Une mauvaise connexion sur la borne D+ empêche le voyant de charge de s'éteindre et bloque l'alternateur dans un état de non-charge. Ce symptôme est souvent confondu avec une panne d'alternateur, alors que le composant lui-même est en parfait état. Vérifiez toujours le câblage avant de commander une pièce de remplacement.
La sécurité électrique passe aussi par la protection du circuit. Un fusible calibré sur le câble B+ protège l'alternateur et la batterie en cas de court-circuit. Sans fusible, un câble endommagé peut provoquer un incendie sous le capot. Pour aller plus loin sur la sécurité des systèmes de démarrage et de batterie, les ressources sur les démarreurs de secours donnent des repères utiles sur les bonnes pratiques.
Conseils d'entretien pour une recharge optimale de la batterie
Un entretien régulier du système de charge évite la majorité des pannes. Ces bonnes pratiques s'appliquent à tous les tracteurs agricoles, quelle que soit leur ancienneté.
- Nettoyer les bornes de batterie régulièrement. La corrosion des bornes est souvent confondue avec une panne d'alternateur. Un nettoyage à l'eau chaude et bicarbonate, suivi d'un graissage à la graisse de borne, suffit à rétablir un bon contact.
- Recharger la batterie en hivernage. Sans mainteneur de charge, rechargez la batterie tous les 4 à 6 semaines par charge lente à 2–4 A pendant 6 à 12 heures. Une batterie laissée déchargée en hiver se sulfate et perd définitivement de la capacité.
- Choisir un alternateur avec marge d'ampérage. Si vous ajoutez des équipements électriques (éclairage LED, GPS, chargeur frontal électrique), prévoyez 10 à 20 % de capacité supplémentaire par rapport à la consommation totale.
- Contrôler le niveau d'électrolyte. Sur les batteries à entretien (dites « inondées »), vérifiez le niveau d'eau distillée tous les 3 mois. Un niveau bas accélère la dégradation des plaques.
- Utiliser des câbles de qualité résistants à la chaleur. Les câbles proches du moteur subissent des températures élevées. Choisissez des câbles avec gaine silicone ou haute température pour éviter le craquellement et les courts-circuits.
- Protéger le circuit avec fusibles et relais. Un relais sur le circuit d'excitation et un fusible sur le câble B+ protègent l'alternateur et la batterie contre les surcharges accidentelles.
| Fréquence | Action d'entretien |
|---|---|
| Chaque saison | Nettoyer les bornes, vérifier la courroie d'alternateur |
| Tous les 3 mois | Contrôler le niveau d'électrolyte (batteries inondées) |
| Toutes les 4 à 6 semaines (hivernage) | Recharge lente à 2–4 A pendant 6 à 12 heures |
| Annuel | Vérifier la section et l'état des câbles de charge |
Conseil de pro : Consultez le guide d'entretien batterie spécifique à votre modèle de tracteur pour connaître les intervalles recommandés par le constructeur. Les préconisations varient selon la capacité de la batterie et la puissance de l'alternateur d'origine.
Batteries AGM et lithium : quelles implications pour l'alternateur ?
Les batteries AGM et lithium sont de plus en plus présentes sur les tracteurs récents. Elles offrent une meilleure durée de vie et une résistance accrue aux décharges profondes, mais elles exigent un alternateur et un régulateur adaptés.
- Sensibilité aux surtensions. Les batteries AGM et lithium supportent mal une tension de charge supérieure à 14,8 V sur un système 12V. Un régulateur inadapté peut les endommager en quelques semaines.
- Régulateur intégré moderne obligatoire. Les alternateurs modernes intègrent des régulateurs sensibles spécialement conçus pour ces technologies. Remplacer un alternateur d'origine par un modèle générique sans vérifier la compatibilité du régulateur est une erreur fréquente.
- Risque de dégradation rapide. Une tension de charge mal régulée réduit la durée de vie d'une batterie AGM de plusieurs années. Pour une batterie lithium, une surtension peut provoquer un emballement thermique.
- Vérifier la compatibilité avant remplacement. Avant de choisir un alternateur de remplacement, identifiez le type de batterie installé et comparez les plages de tension de charge acceptées. Le manuel technique du tracteur précise ces valeurs.
- Impact sur la maintenance globale. Un système bien apparié (alternateur + régulateur + batterie) réduit les interventions et prolonge la durée de vie de l'ensemble du circuit électrique.
Points clés
L'alternateur tracteur assure la recharge de la batterie en maintenant une tension de 13,5 à 14,8 V sur un système 12V, et tout écart de cette plage signale un problème à corriger immédiatement.
| Point | Détails |
|---|---|
| Tension de charge normale | Entre 13,5 et 14,8 V (12V) ou 27–29 V (24V) moteur tournant. |
| Diagnostic au multimètre | Si la tension ne monte pas au démarrage, l'alternateur ne charge pas. |
| Erreur de câblage D+ | Brancher D+ sur B+ en permanence vide la batterie moteur éteint. |
| Entretien hivernal | Recharger la batterie toutes les 4 à 6 semaines sans mainteneur de charge. |
| Compatibilité batteries modernes | Les batteries AGM et lithium nécessitent un régulateur adapté pour éviter les dégâts. |
Ce que le terrain m'a appris sur les alternateurs de tracteur
La plupart des pannes de charge que j'ai rencontrées n'étaient pas dues à l'alternateur lui-même. Elles venaient du câblage. Un câble de masse mal fixé, une cosse oxydée, un fil D+ mal branché : voilà les vrais coupables dans la majorité des cas. Avant de commander un alternateur de remplacement, passez une heure à inspecter chaque connexion du circuit de charge. Vous éviterez souvent une dépense inutile.
L'autre erreur que je vois régulièrement concerne les modifications d'équipements. Un propriétaire ajoute un éclairage de travail puissant, un GPS et un chargeur de téléphone, sans vérifier si l'alternateur d'origine supporte la charge supplémentaire. Résultat : la batterie ne se recharge plus complètement, et on accuse l'alternateur d'être défaillant. La règle est simple : calculez la consommation totale de vos équipements et choisissez un alternateur avec au moins 10 à 20 % de marge.
Enfin, un câble de masse tiré directement entre le bloc moteur et la batterie change tout. La carrosserie conduit mal l'électricité sur les vieux tracteurs, surtout quand la peinture et la rouille s'accumulent. Ce câble de masse direct est le geste le moins cher et le plus efficace pour améliorer la qualité de charge. Consultez le guide d'entretien moteur pour intégrer ce point dans votre routine de maintenance annuelle.
— Wild
Manuels techniques pour votre alternateur et votre batterie de tracteur
Trouver le schéma électrique exact de votre tracteur ou la procédure de remplacement de l'alternateur prend du temps quand on cherche sur des forums. Manuels centralise des milliers de notices techniques numérisées pour les principales marques de tracteurs agricoles.
Sur manuels.solutions, vous accédez directement aux manuels de réparation, schémas de câblage et guides d'entretien au format PDF. La recherche par marque et modèle vous amène au bon document en quelques secondes. Que vous cherchiez la procédure de remplacement d'un alternateur, les valeurs de tension d'origine ou le schéma du circuit de charge, la documentation constructeur est disponible sans détour. Utilisez le moteur de recherche de notices pour trouver le manuel correspondant à votre modèle.
Questions fréquentes
Comment savoir si l'alternateur de mon tracteur charge la batterie ?
Mesurez la tension aux bornes de la batterie moteur tournant avec un multimètre. Une valeur entre 13,5 et 14,8 V sur un système 12V confirme que l'alternateur charge correctement.
Quelle tension doit afficher la batterie d'un tracteur à l'arrêt ?
Une batterie 12V pleinement chargée affiche environ 12,6 V moteur éteint. Si cette valeur reste identique moteur tournant, l'alternateur ne produit pas de courant.
Pourquoi le voyant de charge reste-t-il allumé sur mon tracteur ?
Le voyant de charge reste allumé quand l'alternateur ne produit pas de courant ou quand la connexion D+ est défectueuse. Vérifiez le câblage du circuit d'excitation avant de remplacer l'alternateur.
Quelle section de câble utiliser pour le circuit de charge ?
La section minimale recommandée pour le câble principal de charge est de 6 mm². Pour les installations avec équipements supplémentaires, une section de 6 à 10 mm² évite l'échauffement et les pertes de tension.
Les batteries AGM fonctionnent-elles avec un alternateur standard ?
Une batterie AGM fonctionne avec un alternateur standard uniquement si son régulateur maintient la tension en dessous de 14,8 V. Un régulateur inadapté ou défaillant endommage rapidement ce type de batterie.
