TL;DR:
- Le système d'allumage ancien d'un tracteur repose sur des vis platinées, une bobine et un condensateur interdépendants pour produire une étincelle précise. Un entretien régulier, incluant vérification, calage et remplacement en kit, assure fiabilité et prolongation de la vie du moteur. La compréhension mécanique de chaque composant facilite le diagnostic, permettant d'éviter les pannes dues à des défauts électriques ou mécaniques.
Le système d'allumage d'un tracteur ancien repose sur trois composants mécaniques fondamentaux : les vis platinées, la bobine et le condensateur. Ces trois éléments forment ensemble le mécanisme d'allumage traditionnel, appelé allumage à rupteur, qui produit l'étincelle nécessaire à la combustion par une synchronisation mécanique précise. Comprendre ce système est la condition première pour diagnostiquer une panne, régler correctement le moteur et prolonger la vie d'un tracteur classique comme un Massey Ferguson TE20, un Renault D22 ou un Ferguson 35.
Comment fonctionne le système d'allumage ancien d'un tracteur ?
Le circuit d'allumage à rupteur fonctionne en deux étapes distinctes : le circuit primaire basse tension et le circuit secondaire haute tension. La batterie alimente la bobine via le circuit primaire. Les vis platinées, entraînées mécaniquement par le moteur, interrompent ce courant à intervalles précis.
C'est lors de cette coupure que tout se joue. La bobine génère une haute tension uniquement au moment où les vis platinées coupent brutalement le courant basse tension. Le champ magnétique du circuit primaire s'effondre instantanément, induisant une tension de plusieurs milliers de volts dans le secondaire. Cette haute tension est ensuite distribuée par le delco vers la bougie du cylindre concerné.
Le condensateur joue un rôle souvent sous-estimé. Il absorbe l'arc électrique qui se formerait aux contacts des vis platinées lors de la coupure, protégeant ainsi les contacts et garantissant une coupure nette. Sans condensateur fonctionnel, les vis platinées s'érodent rapidement et la qualité de l'étincelle chute.
La synchronisation mécanique est le point critique de tout ce mécanisme. Le calage d'allumage détermine à quel moment précis l'étincelle se produit par rapport à la position du piston. Un décalage de quelques degrés suffit à provoquer une perte de puissance ou une surchauffe.
Conseil de pro: Avant tout réglage, repérez les marques de calage sur le volant moteur. Sur les tracteurs anciens, ces repères sont souvent effacés par l'usure ou recouverts de graisse. Nettoyez-les à la brosse métallique et marquez-les à la peinture blanche avant d'intervenir.
Quels sont les symptômes d'une panne d'allumage sur tracteur ancien ?
Les pannes du système d'allumage à rupteur se manifestent par des signes reconnaissables, à condition de savoir les interpréter correctement.
- Démarrage difficile ou impossible : le moteur tourne sans démarrer, souvent signe d'une étincelle absente ou trop faible. Cause probable : vis platinées usées, condensateur défaillant ou bobine hors service.
- Ratés moteur à chaud : le tracteur démarre bien à froid mais rate après quelques minutes de fonctionnement. Ce symptôme pointe fréquemment vers un condensateur défectueux qui lâche sous l'effet de la chaleur.
- Perte de puissance progressive : le moteur tourne mais manque de régime. Un calage d'allumage déréglé ou des vis platinées dont l'écartement a dérivé en sont les causes les plus courantes.
- Consommation de carburant anormalement élevée : un allumage trop tardif brûle imparfaitement le mélange, ce qui augmente la consommation sans améliorer la puissance.
- Claquements ou détonations : un allumage trop avancé provoque des détonations caractéristiques, signe que le calage doit être reculé.
Les ruptures mécaniques entraînent des dérives du calage et dégradent la qualité de l'étincelle progressivement, rendant les interventions régulières indispensables. Un tracteur qui fonctionnait parfaitement peut se dégrader en quelques dizaines d'heures si les vis platinées ne sont pas contrôlées.
Un point souvent négligé : les défauts électriques invisibles dus à l'oxydation dans les connexions ou aux sections de câbles inadaptées provoquent des symptômes identiques à une panne de bobine ou de rupteur. Avant de remplacer des pièces, vérifiez toujours l'état du faisceau électrique.
Comment tester et régler un système d'allumage ancien ?
Le diagnostic méthodique suit un ordre précis. Tester bobine, faisceau et contacts dans le bon ordre évite des dépenses inutiles en pièces et accélère la résolution du problème.
-
Test d'étincelle direct : débranchez le fil de bougie du cylindre n°1 et maintenez-le à 5 mm d'une masse métallique. Faites tourner le démarreur. Une étincelle bleue et franche confirme que la bobine fonctionne. Une étincelle orange et faible indique un problème de coupure ou de bobine.
-
Contrôle des vis platinées : ouvrez le delco et inspectez visuellement les contacts. Des contacts brûlés, piqués ou recouverts d'un dépôt gris indiquent une usure avancée. Mesurez l'écartement avec une jauge d'épaisseur. La valeur standard se situe généralement entre 0,35 et 0,45 mm selon le modèle, mais consultez toujours les préconisations du constructeur.
-
Mesure de résistance à la bobine : utilisez un multimètre en mode ohmmètre. Les valeurs typiques de résistance sont de 0,4 à 2 Ω pour le circuit primaire et de 6 000 à 15 000 Ω pour le secondaire. Une valeur hors plage confirme une bobine défectueuse.
-
Vérification du condensateur : un condensateur se teste avec un multimètre en mode capacimètre. La valeur nominale figure sur le composant, généralement entre 0,18 et 0,25 µF. En l'absence de capacimètre, remplacez-le systématiquement lors de tout remplacement des vis platinées.
-
Calage au stroboscope : la lampe stroboscopique synchronise visuellement les repères de calage au moment de l'étincelle sur le cylindre n°1. Les modèles à déphasage permettent d'ajuster jusqu'à 60° d'avance, ce qui couvre tous les réglages courants sur tracteurs anciens.
| Composant | Valeur à contrôler | Outil nécessaire |
|---|---|---|
| Vis platinées | Écartement 0,35 à 0,45 mm | Jauge d'épaisseur |
| Bobine (primaire) | Résistance 0,4 à 2 Ω | Multimètre |
| Bobine (secondaire) | Résistance 6 000 à 15 000 Ω | Multimètre |
| Condensateur | Capacité 0,18 à 0,25 µF | Capacimètre |
| Calage d'allumage | Repère aligné au stroboscope | Lampe stroboscopique |
Conseil de pro: Repérez les marques de calage sur le volant moteur avant toute intervention au stroboscope. Sur les tracteurs anciens, ces repères sont souvent effacés par l'usure. Un calage incorrect génère surchauffe et perte de puissance immédiate.

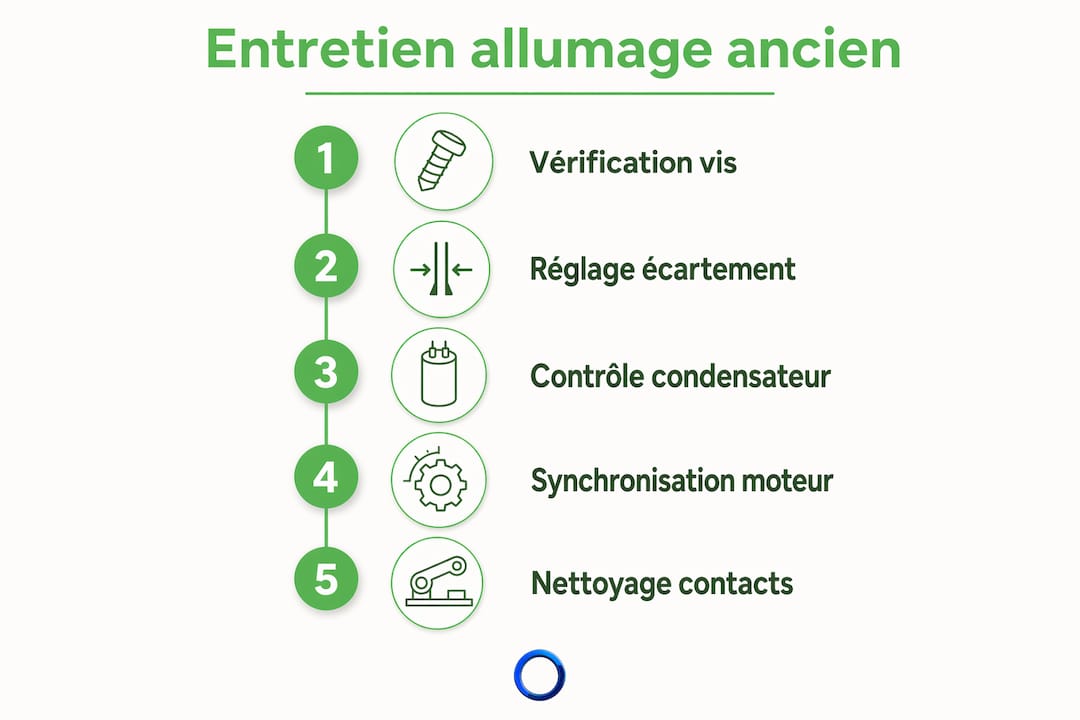

Quelles sont les bonnes pratiques d'entretien du système d'allumage ?
L'entretien régulier du mécanisme d'allumage conditionne directement la fiabilité du tracteur au travail. Voici les pratiques qui font la différence entre un tracteur qui démarre au quart de tour et un qui vous laisse en panne au milieu d'une parcelle.
- Remplacez le kit rupteur et condensateur ensemble : le remplacement en kit réduit fortement les pannes récurrentes. Le kit coûte entre 15 € et 80 € selon la marque et le modèle. Remplacer uniquement les vis platinées sans changer le condensateur est une erreur fréquente qui conduit à une nouvelle panne rapide.
- Respectez les sections de câbles d'origine : lors de la réfection du faisceau, utilisez des câbles multibrins avec isolant résistant à la chaleur et à l'huile. Les sections adaptées sont généralement de 1,5 à 2,5 mm². Évitez les dominos et épissures artisanales qui créent des résistances parasites.
- Ajoutez une boîte à fusibles moderne : les tracteurs anciens n'en sont pas équipés. L'installation d'une boîte à fusibles protège le faisceau et les composants d'allumage contre les courts-circuits, une modification simple qui prévient des dégâts coûteux.
- Nettoyez les connexions à chaque entretien : l'oxydation des cosses et bornes est la première cause de pannes électriques sur les tracteurs anciens. Utilisez un spray contact et des cosses serties, jamais soudées à l'étain seul.
- Contrôlez l'écartement des vis platinées toutes les 100 heures : sur un tracteur en usage régulier, cet intervalle correspond à une saison agricole standard. Notez la valeur mesurée à chaque contrôle pour détecter une dérive anormale.
Pour aller plus loin sur l'entretien global du moteur, consultez ce guide d'entretien tracteur agricole qui couvre les intervalles de maintenance recommandés par type de composant.
Conseil de pro: Lors de la réfection du faisceau, photographiez chaque connexion avant de la démonter. Sur un tracteur ancien, les schémas électriques d'origine sont souvent introuvables. Ces photos deviennent votre référence de remontage.
Allumage ancien ou allumage électronique : quelle différence sur un tracteur ?
Le choix entre conserver le système d'allumage à rupteur d'origine ou passer à un allumage électronique est une question que tout propriétaire de tracteur classique finit par se poser.
| Critère | Allumage à rupteur (ancien) | Allumage électronique |
|---|---|---|
| Réparabilité | Pièces disponibles, réparable sur le terrain | Nécessite un module spécifique |
| Entretien | Contrôle régulier des contacts requis | Quasi sans entretien |
| Précision du calage | Dérive mécanique possible | Stable dans le temps |
| Coût de maintenance | Faible (15 à 80 € le kit) | Investissement initial plus élevé |
| Authenticité | Préservée pour la restauration | Modifie l'électrique d'origine |
Les systèmes anciens nécessitent une attention constante contrairement aux systèmes électroniques modernes. Cela dit, la simplicité du système à rupteur reste son atout principal : il se répare avec un multimètre, une jauge d'épaisseur et un kit à moins de 80 €, sans aucun équipement informatique. Pour un tracteur utilisé en restauration ou en collection, conserver le système d'origine a une valeur patrimoniale que l'électronique ne peut pas remplacer. Pour un tracteur en usage agricole intensif, l'allumage électronique réduit les interventions et améliore la régularité de l'étincelle.
Points clés
Le système d'allumage à rupteur d'un tracteur ancien produit une étincelle fiable uniquement si les vis platinées, le condensateur et la bobine fonctionnent ensemble avec une synchronisation mécanique précise.
| Point | Détails |
|---|---|
| Coupure nette, étincelle efficace | La qualité de l'étincelle dépend avant tout de l'état des vis platinées, pas de la bobine seule. |
| Remplacer en kit | Changer rupteur et condensateur ensemble évite les pannes récurrentes pour 15 à 80 €. |
| Calage au stroboscope | La lampe stroboscopique est l'outil indispensable pour un réglage précis du point d'allumage. |
| Faisceau souvent coupable | L'oxydation et les mauvaises sections de câbles imitent les pannes d'allumage. Vérifiez le faisceau en premier. |
| Entretien toutes les 100 heures | Un contrôle régulier des contacts prévient les dérives de calage et les pannes en plein travail. |
Ce que j'ai appris en maintenant des systèmes d'allumage anciens
La plupart des propriétaires de tracteurs anciens commettent la même erreur : ils remplacent la bobine en premier parce que c'est la pièce la plus visible et la plus facile à commander. Pourtant, la qualité de la coupure par les vis platinées est le facteur déterminant, bien avant la bobine elle-même. Une bobine parfaite ne compensera jamais des contacts usés ou un condensateur mort.
Ce qui m'a le plus surpris au fil du temps, c'est la fréquence à laquelle le faisceau électrique est la vraie source du problème. Un tracteur Renault Super 7 qui ne démarrait plus depuis des semaines avait simplement une cosse de masse oxydée sur le delco. Vingt minutes de nettoyage, et le moteur repartait. Avant d'acheter la moindre pièce, passez une heure à inspecter chaque connexion.
La restauration d'un système d'allumage ancien est aussi une démarche de compréhension mécanique. Chaque composant a une logique. Quand vous comprenez pourquoi le condensateur existe et ce qu'il protège, vous ne l'oublierez plus jamais lors d'un entretien. C'est cette lecture du système, composant par composant, qui transforme un bricoleur en mécanicien. Pour identifier d'autres signes d'alerte sur votre tracteur, les alertes révision moteur méritent d'être consultées régulièrement.
— Wild
Trouver les manuels techniques pour votre système d'allumage
Réparer un système d'allumage ancien sans le schéma électrique d'origine, c'est travailler à l'aveugle. Les valeurs d'écartement des vis platinées, les résistances de bobine et les repères de calage varient d'un modèle à l'autre. Un Massey Ferguson 35 n'a pas les mêmes préconisations qu'un Renault D22 ou un Deutz D40.
Manuels propose un accès direct aux manuels techniques tracteurs numérisés pour des centaines de modèles agricoles anciens. Chaque document contient les schémas électriques d'origine, les valeurs de réglage constructeur et les procédures de diagnostic officielles. Vous pouvez télécharger le manuel correspondant à votre modèle en quelques minutes et disposer des données exactes pour chaque intervention sur votre système d'allumage.
FAQ
Qu'est-ce que les vis platinées dans un tracteur ancien ?
Les vis platinées sont des contacts mécaniques situés dans le delco qui interrompent le courant basse tension de la bobine à intervalles précis. Cette coupure provoque l'effondrement du champ magnétique et génère la haute tension nécessaire à l'étincelle.
Quel est l'écartement correct des vis platinées ?
L'écartement standard se situe généralement entre 0,35 et 0,45 mm, mais cette valeur varie selon le modèle de tracteur. Consultez toujours le manuel d'origine du constructeur pour la valeur exacte applicable à votre moteur.
Comment savoir si le condensateur est défaillant ?
Un condensateur défectueux se manifeste par des ratés moteur à chaud, des contacts de vis platinées brûlés rapidement ou une étincelle faible. Le test au capacimètre confirme la défaillance. En l'absence d'appareil de mesure, remplacez-le systématiquement avec les vis platinées.
Peut-on remplacer l'allumage à rupteur par un système électronique ?
Oui, des kits de conversion existent pour la plupart des tracteurs classiques. Ils suppriment les vis platinées et le condensateur au profit d'un module électronique. Cette modification améliore la régularité de l'étincelle mais modifie l'électrique d'origine, ce qui peut poser problème pour les tracteurs en restauration authentique.
Quelle est la fréquence d'entretien recommandée pour l'allumage ancien ?
Un contrôle des vis platinées et du condensateur toutes les 100 heures de fonctionnement est la pratique standard. Sur un tracteur en usage saisonnier, cela correspond à un contrôle annuel avant la reprise des travaux.
