TL;DR:
- Le calage injection d'un tracteur diesel doit être réalisé avec des outils précis, comme la pige PMH et le comparateur, pour garantir une synchronisation optimale. Un mauvais réglage provoque des signes comme fumée excessive, démarrage difficile ou surconsommation, nécessitant un diagnostic complet avant toute intervention. La différence entre calage mécanique et codage logiciel doit être clairement comprise pour assurer la durabilité et la performance du moteur.
Le calage injection tracteur diesel est le processus qui synchronise précisément le moment d'injection de carburant avec la position du piston dans le cylindre. Un décalage de quelques degrés suffit à provoquer des démarrages difficiles, une fumée noire excessive et une perte de puissance mesurable. En 2026, les outils de référence pour cette opération restent la pige de point mort haut (PMH), le comparateur à came numérique et la pompe à tarer. Ce guide couvre les méthodes, les outils, les symptômes d'un mauvais réglage et la distinction fondamentale entre calage mécanique et codage logiciel.

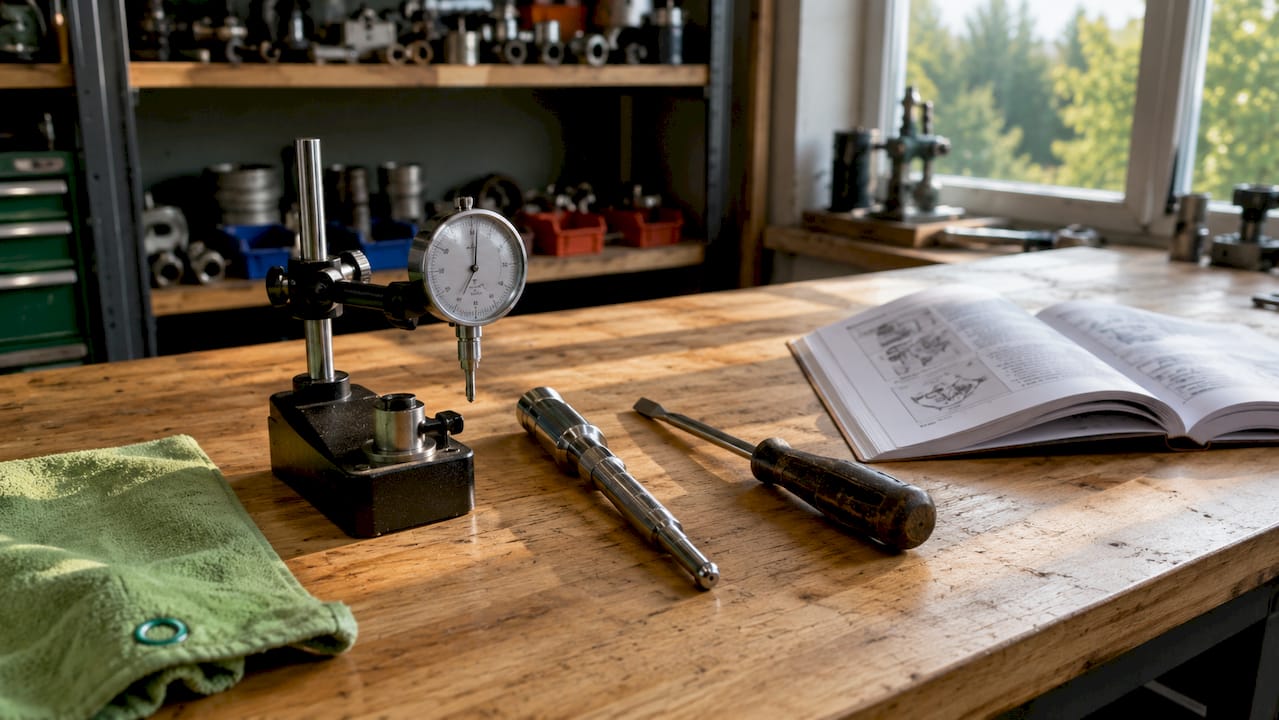

Quels outils sont indispensables pour le calage d'une pompe d'injection diesel ?
Un calage précis exige des instruments de mesure adaptés. Travailler sans ces outils produit des résultats approximatifs qui dégradent la combustion et accélèrent l'usure des injecteurs.
Les équipements indispensables pour un calage professionnel sont les suivants :
- Pige de PMH : bloque le vilebrequin en position exacte de point mort haut pour le cylindre 1. Sans elle, toute référence angulaire est incertaine.
- Comparateur à came numérique : mesure le déplacement de la came de pompe avec une précision au centième de millimètre. Les modèles numériques affichent directement la valeur sans lecture d'aiguille.
- Pompe à tarer : permet de vérifier la pression d'ouverture des injecteurs et de détecter les fuites internes avant de procéder au calage.
- Clés dynamométriques : le serrage des vis de fixation de la pompe doit respecter les couples prescrits par le constructeur. Un serrage excessif déforme le corps de pompe.
- Lampe stroboscopique (pour pompes mécaniques anciennes) : visualise le repère de calage en dynamique, moteur tournant.
Le calibrage d'une pompe haute pression de type M9R ou M9T nécessite des outils spécialisés coûtant entre 350 € et 700 € HT. Ce coût représente un investissement justifié pour un atelier ou un propriétaire qui réalise plusieurs calages par an, mais il oriente souvent les particuliers vers un technicien spécialisé pour les moteurs Common Rail récents.
Conseil de pro: Vérifiez l'étalonnage de votre comparateur avant chaque intervention. Un comparateur mal étalonné introduit une erreur systématique que vous ne détecterez pas pendant l'opération, mais que le moteur signalera immédiatement au démarrage.
Les erreurs de calage surviennent fréquemment lors d'un manque de repères précis et d'outils inadaptés. Cette réalité de terrain confirme que l'investissement dans un kit complet est une condition préalable, non une option.
Comment réaliser le calage d'une pompe à injection sur un tracteur diesel ?
La méthode de base s'applique à la majorité des pompes mécaniques montées sur tracteurs agricoles. Les variantes selon les constructeurs portent sur les valeurs de référence, pas sur la logique générale.

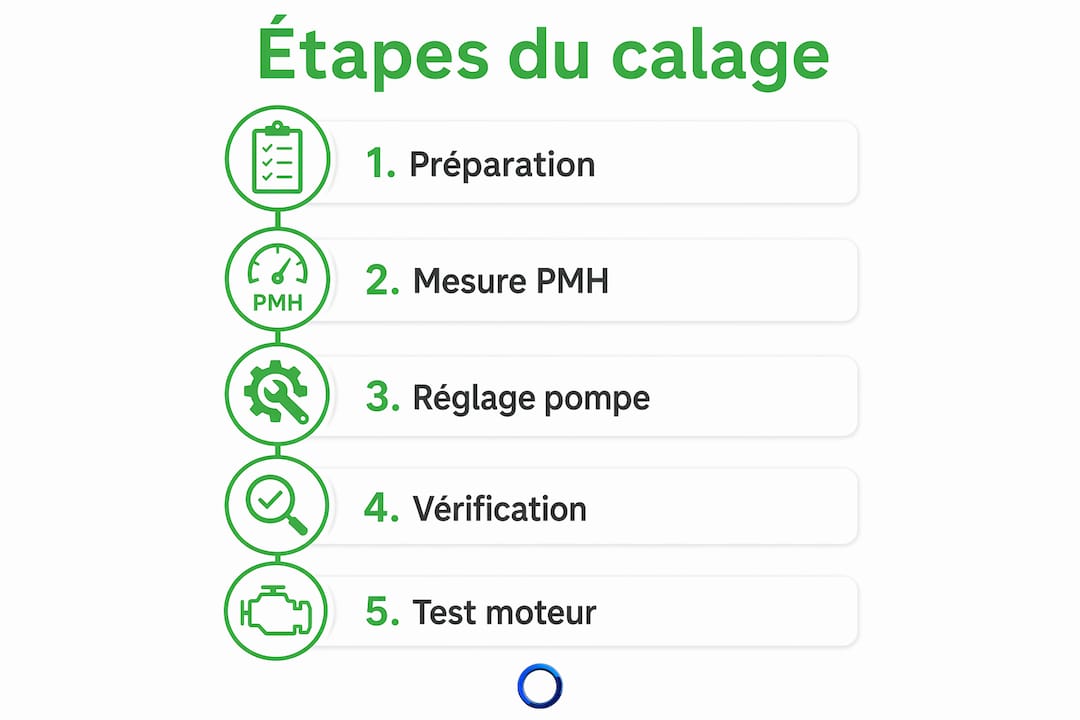

Étapes de calage pour une pompe mécanique :
- Placer le cylindre 1 en position PMH compression. Utiliser la pige de PMH pour bloquer le vilebrequin dans cette position exacte.
- Repérer le trait de calage sur la poulie vilebrequin et le vérifier en face du repère fixe du carter moteur.
- Desserrer les vis de fixation de la pompe d'injection pour permettre sa rotation.
- Positionner le plateau mobile selon les repères gravés sur le corps de pompe. Sur un Renault 751, ces repères correspondent à des valeurs précises documentées dans le manuel MR 149.
- Placer le comparateur sur la came de pompe et noter la valeur de levée prescrite par le constructeur.
- Ajuster la position angulaire de la pompe jusqu'à obtenir la valeur exacte. Tourner la pompe dans le sens de rotation moteur provoque un retard à l'injection ; tourner en sens inverse apporte de l'avance.
- Serrer les vis de fixation au couple prescrit, puis vérifier à nouveau la valeur au comparateur après serrage.
- Retirer la pige de PMH et effectuer un démarrage de contrôle.
Le tableau ci-dessous présente des valeurs de référence indicatives selon les marques les plus répandues sur le marché français :
| Marque / Modèle | Type de pompe | Avance d'injection typique | Document de référence |
|---|---|---|---|
| Renault 751 S | Mécanique rotative | 1,0 à 1,2 mm levée came | MR 149 |
| John Deere 6000 | Mécanique en ligne | Selon repère poulie (°) | TM4522 |
| Massey Ferguson 390 | Mécanique rotative | 0,8 à 1,0 mm levée came | Workshop Manual |
| New Holland T6000 | Common Rail électronique | Paramétrage OBD | Manuel constructeur |
Conseil de pro: Pour un Renault 751 ou tout tracteur de la même génération, le manuel technique MR 149 contient les valeurs exactes de calage et les schémas de repérage. Travailler sans ce document revient à deviner des valeurs que le constructeur a mesurées sur banc d'essai.
Les pompes électroniques Common Rail des tracteurs modernes (John Deere série 6R, New Holland T7, Fendt 700) ne se calent pas mécaniquement de la même façon. Leur synchronisation passe par un paramétrage électronique via interface OBD et logiciel constructeur. La logique reste identique, mais l'outil change radicalement.
Quels sont les symptômes d'un mauvais calage d'injection sur un tracteur diesel ?
Un calage incorrect se manifeste par des signes précis que tout propriétaire peut identifier sans matériel de mesure. Ces symptômes permettent de suspecter un problème de réglage avant d'engager un diagnostic approfondi.
Les symptômes les plus courants sont :
- Fumée blanche au démarrage à froid : signe d'une injection trop tardive. Le carburant brûle incomplètement faute d'une compression suffisante au moment de l'injection.
- Fumée noire sous charge : indique une injection trop avancée ou un excès de carburant non brûlé. L'absence d'avance correcte provoque fumée blanche à froid et fumée noire lors de la charge.
- Démarrage difficile ou refus de démarrer : le moteur ne trouve pas son point de combustion optimal.
- Perte de puissance mesurable : le tracteur tire moins en charge, les régimes chutent anormalement à la prise de force.
- Surconsommation de gazole : un calage retardé force le moteur à brûler plus de carburant pour produire la même puissance.
- Bruits de cliquetis : un calage trop avancé génère une combustion prématurée qui frappe les pistons et endommage les bielles.
Ces symptômes ne sont pas exclusifs au calage. Un test de retour de fuite injecteur est la méthode la plus fiable pour distinguer un problème de calage d'une défaillance d'injecteur avant tout remplacement. Ce diagnostic évite de changer des pièces saines à un coût de 250 à 450 € HT par injecteur Bosch ou Delphi.
La contamination par limaille métallique provenant d'une pompe haute pression usée détruit rapidement les nouveaux injecteurs. Un diagnostic complet avant tout remplacement n'est pas une précaution supplémentaire. C'est une condition pour que la réparation tienne dans le temps.
Quelle est la différence entre calage et codage des injecteurs sur un tracteur diesel ?
Le calage et le codage sont deux opérations distinctes que les propriétaires confondent régulièrement. Cette confusion conduit à des interventions inutiles et des dépenses évitables.
Le calage désigne le positionnement mécanique ou électronique du moment d'injection par rapport à la position du piston. C'est une opération physique qui agit sur la pompe ou sur les paramètres de commande de l'injecteur.
Le codage est une calibration logicielle propre aux systèmes Common Rail. Chaque injecteur Bosch ou Delphi présente des tolérances de fabrication minimes. Le code IMA (Injection Metering Adjustment) ou IIC (Individual Injector Coding) inscrit dans l'ECU compense ces écarts pour que chaque cylindre reçoive exactement la même quantité de carburant. Le codage d'injecteurs optimise un injecteur en bon état mais ne répare pas une usure mécanique ni une fuite interne.
Les erreurs courantes à éviter :
- Coder un injecteur usé en espérant corriger ses performances. Le code ne compense pas une usure physique.
- Oublier de coder un injecteur neuf après remplacement. Sans code, l'ECU applique une valeur par défaut qui dégrade la combustion.
- Confondre un code d'erreur OBD lié à l'injection avec un problème de calage mécanique. Les deux peuvent coexister mais nécessitent des interventions séparées.
Une correction débit injecteur idéale est proche de zéro, avec une tolérance acceptée entre -5,0 et +5,0 mm³/coup selon Bosch. Un seuil d'alerte se situe à ±2,5 mm³/coup. Ces valeurs permettent de décider si un injecteur doit être remplacé ou simplement recodé après nettoyage.
Conseil de pro: Après tout remplacement d'injecteur sur un moteur Common Rail, le codage IMA ou IIC doit être réalisé avec un outil de diagnostic compatible (VCDS, Jaltest, ou outil constructeur). Un injecteur non codé consomme plus et dégrade les performances de l'ensemble du moteur.
Points clés
Le calage injection tracteur diesel exige des outils précis, une méthode rigoureuse et une distinction claire entre intervention mécanique et calibration logicielle pour produire des résultats durables.
| Point | Détails |
|---|---|
| Outils de calage | Un kit professionnel (pige PMH, comparateur, pompe à tarer) coûte entre 350 € et 700 € HT et conditionne la précision du résultat. |
| Méthode par étapes | Le calage s'effectue cylindre 1 en PMH, avec ajustement angulaire de la pompe selon les valeurs du manuel constructeur. |
| Symptômes identifiables | Fumée blanche, fumée noire, démarrage difficile et surconsommation signalent un calage incorrect avant tout diagnostic approfondi. |
| Calage vs codage | Le calage est mécanique ; le codage IMA/IIC est logiciel et ne corrige pas une usure physique des injecteurs. |
| Fréquence de contrôle | Le contrôle de la pompe d'injection doit être intégré dans les révisions tous les 300 à 450 heures de fonctionnement. |
Ce que le terrain m'a appris sur le calage injection
La plupart des problèmes de calage que je rencontre ne viennent pas d'une pompe défaillante. Ils viennent d'une intervention précédente réalisée sans manuel, avec des repères approximatifs et des outils inadaptés. Le propriétaire a tourné la pompe "au feeling", le tracteur a redémarré, et six mois plus tard la consommation a augmenté de 15 % sans raison apparente.
Ce qui me frappe, c'est la résistance à consulter les documents techniques d'origine. Le manuel MR 149 pour un Renault 751 contient exactement les valeurs dont vous avez besoin. Le workshop manual d'un Massey Ferguson 390 aussi. Ces documents existent, ils sont précis, et ils évitent des heures de tâtonnement. Pourtant, beaucoup préfèrent chercher sur des forums où les valeurs données sont parfois issues d'une autre variante moteur.
L'autre erreur que je vois régulièrement : confondre un symptôme de calage avec un problème d'injecteur. Remplacer systématiquement les injecteurs sans test préalable est une erreur coûteuse. Un diagnostic complet incluant test de retour de fuite est indispensable avant toute décision de remplacement. J'ai vu des propriétaires dépenser 1 200 € en injecteurs neufs alors qu'un recalage à 80 € aurait résolu le problème.
La maintenance préventive change aussi la donne. Une révision tous les 300 à 450 heures optimise la fiabilité moteur et évite les dysfonctionnements graves. Ce rythme n'est pas arbitraire. C'est la fréquence à laquelle les contraintes thermiques et mécaniques commencent à déplacer les repères de calage sur les pompes mécaniques.
— Wild

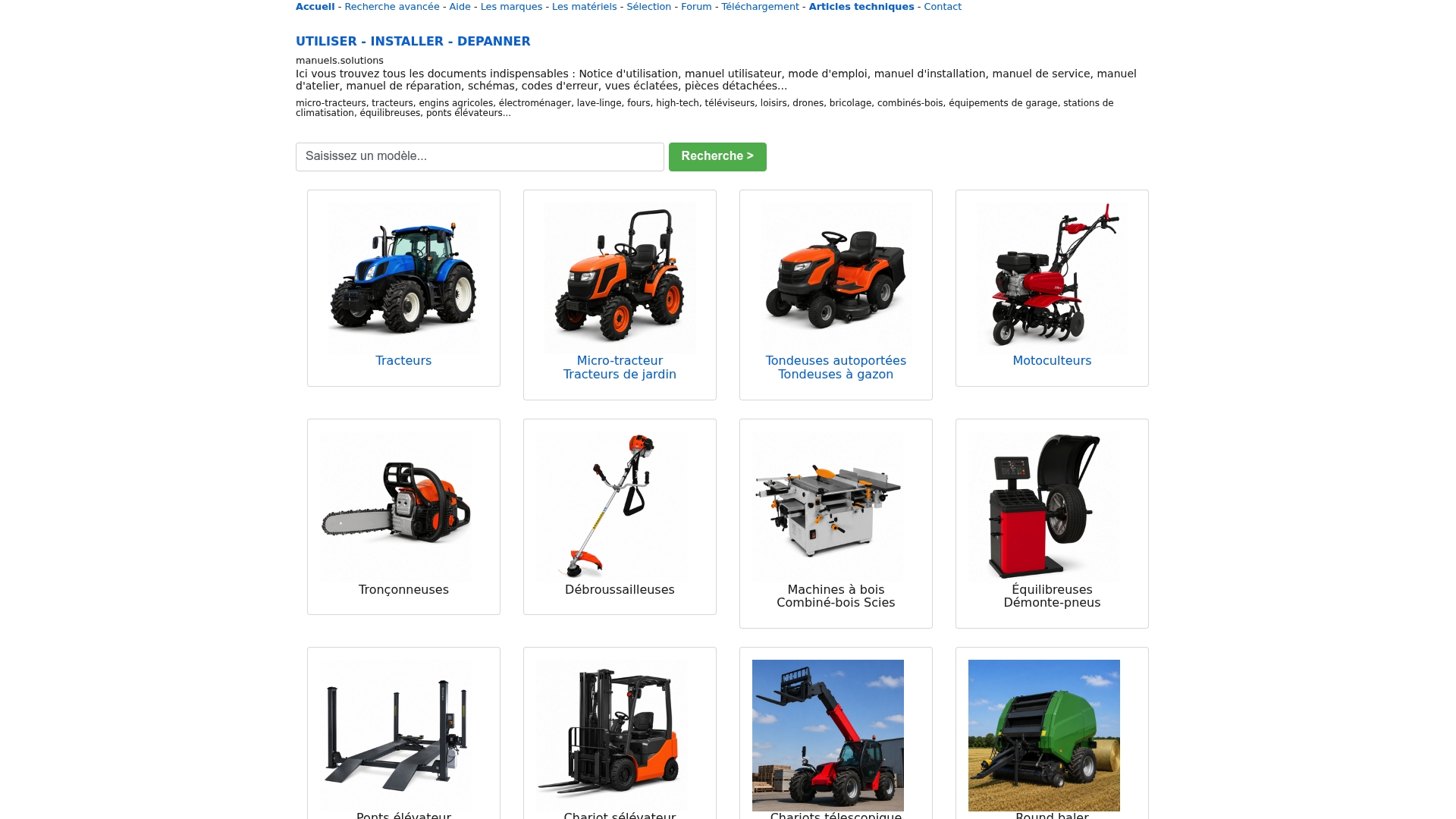

Accédez aux manuels techniques pour un calage précis
Un calage réussi repose sur des valeurs exactes issues du document constructeur. Manuels propose un accès direct aux manuels techniques numérisés pour tracteurs agricoles, incluant les revues techniques RTMA, les notices de réglage et les schémas de calage par modèle.
La plateforme couvre les grandes marques agricoles (Renault, John Deere, Massey Ferguson, New Holland, Fendt) avec des mises à jour quotidiennes. Pour télécharger un manuel technique adapté à votre modèle, la recherche par référence moteur ou numéro de série donne des résultats immédiats. Les revues techniques RTMA contiennent les valeurs de calage, les couples de serrage et les procédures complètes pour les pompes mécaniques et Common Rail.
FAQ
Qu'est-ce que le calage injection sur un tracteur diesel ?
Le calage injection est le réglage qui synchronise le moment d'injection du carburant avec la position exacte du piston en fin de compression. Un calage précis garantit une combustion optimale, un démarrage fiable et une consommation maîtrisée.
À quelle fréquence faut-il contrôler le calage d'une pompe d'injection ?
Le contrôle de la pompe d'injection doit être intégré dans les révisions tous les 300 à 450 heures de fonctionnement. Cette fréquence permet de détecter un déplacement progressif des repères avant qu'il n'affecte les performances.
Quels sont les signes d'un calage injection incorrect ?
Les symptômes principaux sont la fumée blanche au démarrage à froid, la fumée noire sous charge, les difficultés de démarrage et une surconsommation de gazole. Ces signes peuvent aussi indiquer un problème d'injecteur, d'où l'intérêt d'un diagnostic complet avant toute intervention.
Peut-on régler le calage sans outils spécialisés ?
Non. Sans pige de PMH et comparateur étalonné, le calage reste approximatif et peut aggraver les problèmes existants. Les kits professionnels coûtent entre 350 € et 700 € HT, un investissement inférieur au coût d'une réparation consécutive à un mauvais réglage.
Quelle est la différence entre calage et codage d'injecteur ?
Le calage est une opération mécanique qui positionne la pompe par rapport au moteur. Le codage IMA ou IIC est une calibration logicielle qui compense les tolérances de fabrication des injecteurs Common Rail. Le codage ne corrige pas une usure physique et ne remplace pas un calage mécanique défaillant.
