En bref:
- Le frein à disque de tracteur utilise la friction hydraulique entre plaquettes et disque pour ralentir le véhicule. Son efficacité dépend d’un entretien régulier, notamment de la vérification des pièces et de la purge du circuit hydraulique. La performance et la sécurité s’améliorent avec des systèmes hydrauliques auto-ajustables, immergés ou électroniques, adaptés à l’usage du tracteur.
Le frein à disque de tracteur est un système mécanique et hydraulique qui utilise la friction entre des plaquettes et un disque rotatif fixé à la roue pour ralentir ou arrêter le véhicule. Ce mécanisme, appelé techniquement « frein à disque hydraulique » dans la littérature constructeur, transforme une pression exercée sur la pédale en force de serrage sur le disque. Les composants principaux sont le disque, les plaquettes, l'étrier, les pistons et le liquide hydraulique. Comprendre le frein à disque tracteur mécanisme permet de mieux anticiper les pannes, d'entretenir le système correctement et de préserver la sécurité sur le terrain.

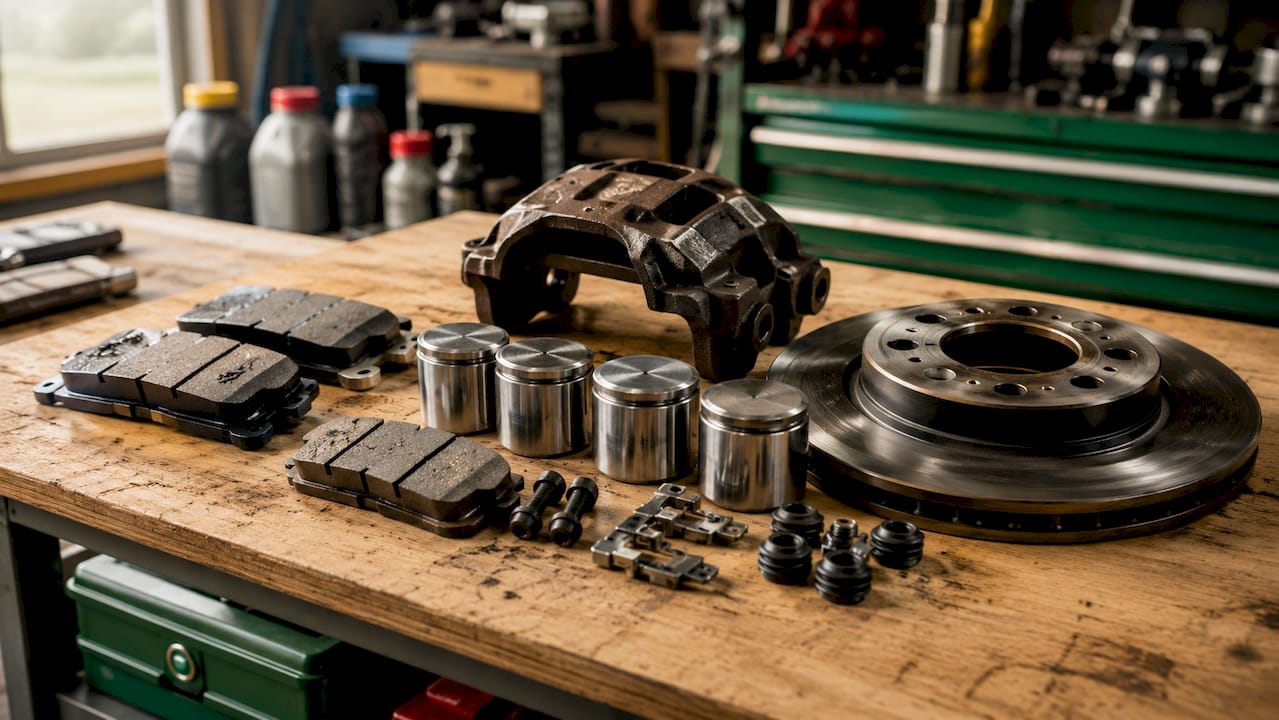

Quels sont les composants du frein à disque de tracteur ?
Le frein à disque repose sur cinq éléments interdépendants. Chacun joue un rôle précis dans la chaîne de freinage.
- Le disque de frein : fabriqué en fonte ou en acier traité, il est fixé au moyeu de la roue et tourne avec elle. Sa surface doit rester plane et exempte de rainures profondes pour garantir un contact homogène avec les plaquettes.
- Les plaquettes de frein : composées d'un matériau de friction (métal fritté ou organique), elles s'appuient contre le disque lorsque l'étrier se serre. Leur usure est progressive et mesurable à l'épaisseur résiduelle.
- L'étrier et ses pistons : l'étrier est le corps rigide qui maintient les plaquettes de part et d'autre du disque. Sous pression hydraulique, ses pistons poussent les plaquettes contre le disque. Les freins à disque hydrauliques sur tracteurs modernes sont auto-ajustables, ce qui garantit des performances constantes sans réglages fréquents.
- Le maître-cylindre : il convertit la force mécanique exercée sur la pédale en pression hydraulique transmise à l'étrier.
- Le liquide de frein : fluide incompressible qui transmet la pression du maître-cylindre jusqu'aux pistons de l'étrier. Sa qualité et son niveau conditionnent directement l'efficacité du freinage.
La chaîne de force suit ce trajet : pied sur la pédale, pression dans le maître-cylindre, liquide sous pression dans les canalisations, pistons qui poussent les plaquettes, friction sur le disque, ralentissement de la roue. Chaque maillon doit être en bon état pour que le système réponde correctement.
Conseil de pro : Vérifiez l'épaisseur des plaquettes à chaque vidange d'huile moteur. Une plaquette usée en dessous de 3 mm doit être remplacée immédiatement, même si le tracteur freine encore.
Quels types de systèmes de frein à disque existent sur les tracteurs ?
Les tracteurs agricoles utilisent plusieurs variantes du système à disque, chacune adaptée à un usage et une puissance spécifiques.

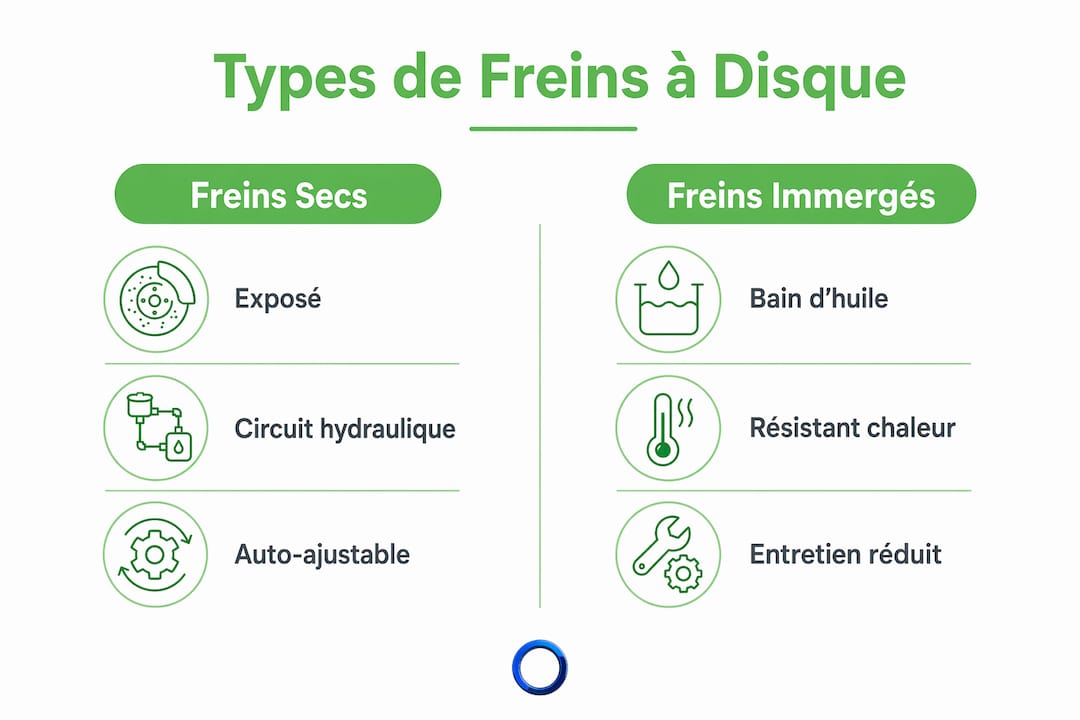

Freins à disque hydrauliques classiques et auto-ajustables
Les freins à disque hydrauliques classiques fonctionnent avec un circuit fermé sous pression. Leur avantage principal est la modulation fine de la force de freinage : le conducteur dose précisément l'intensité du ralentissement selon la pression exercée sur la pédale. Les versions auto-ajustables compensent automatiquement l'usure des plaquettes, maintenant un jeu constant entre plaquette et disque.
Freins à disque immergés dans l'huile
Les freins à disque immergés, ou « wet disc brakes » dans la terminologie constructeur, baignent dans un bain d'huile de transmission. Ce principe améliore considérablement la dissipation thermique. La capacité de dissipation thermique est un facteur déterminant pour éviter le fading, et les freins immergés gèrent mieux la chaleur que les systèmes exposés à l'air. Le fading désigne la perte d'efficacité liée à une surchauffe lors d'usages intensifs, comme le travail en pente ou le transport de charges lourdes. Ces systèmes équipent la majorité des tracteurs de forte puissance.
Freins mécaniques versus hydrauliques
Le frein mécanique transmet la force par câble ou tringlerie. Il est plus simple à réparer sur le terrain sans outillage spécialisé. Le freinage hydraulique excelle par sa modulation et ses performances, mais demande une maintenance plus spécialisée. Le choix entre les deux dépend de l'usage : un tracteur de verger ou de grande culture privilégiera l'hydraulique pour sa précision.
Intégration électronique : ABS et répartition sur quatre roues
Les systèmes hydrauliques à disque sont désormais intégrés aux architectures électroniques via le réseau CAN bus, permettant des fonctions comme l'ABS et l'ESP sur les tracteurs récents. Cette intégration assure une sécurité accrue et une meilleure gestion du freinage en toutes conditions. La répartition uniforme de la force sur les quatre roues est gérée par des calculateurs électroniques qui corrigent la force appliquée pour éviter dérapages et pertes de contrôle.
| Critère | Disque exposé (sec) | Disque immergé (huile) | Frein mécanique |
|---|---|---|---|
| Dissipation thermique | Moyenne | Élevée | Faible |
| Modulation | Fine | Fine | Limitée |
| Entretien terrain | Accessible | Spécialisé | Simple |
| Usage recommandé | Tracteurs légers | Tracteurs puissants | Petits matériels |
Pourquoi et comment entretenir le mécanisme de frein à disque ?
Un entretien régulier du système de freinage tracteur évite les pannes coûteuses et préserve la sécurité de l'opérateur. Voici le protocole à suivre.
-
Contrôler les plaquettes et le disque : à chaque révision saisonnière, mesurez l'épaisseur des plaquettes et inspectez visuellement le disque. Des rainures profondes ou une surface voilée imposent un remplacement. Consultez le guide de maintenance saisonnière pour structurer vos contrôles sur l'année.
-
Purger le circuit hydraulique : une purge régulière du circuit est cruciale pour éviter la sensation de pédale molle liée à la présence d'air. Une pédale qui descend jusqu'au plancher signale un besoin urgent de purge. La fréquence recommandée est annuelle ou après toute intervention sur le circuit.
-
Surveiller les fuites : inspectez les canalisations, les raccords et les joints d'étrier à chaque utilisation intensive. Une trace d'huile autour de l'étrier indique une fuite à traiter avant la prochaine sortie.
-
Entretenir les freins immergés : l'entretien des freins immergés ne se limite pas aux plaquettes. La propreté hydraulique conditionne la longévité des disques et des étanchéités. Remplacez le filtre hydraulique selon les intervalles constructeur et vérifiez la qualité de l'huile de transmission. Pour les filtres hydrauliques, le guide sur les types de filtres détaille les références adaptées aux tracteurs agricoles.
-
Remplacer les pièces avec méthode : le remplacement des freins sur certains tracteurs demande le démontage de composants majeurs et l'utilisation de clés dynamométriques pour assurer le bon serrage. Ne serrez jamais les vis de fixation de l'étrier au ressenti : respectez le couple prescrit par le constructeur.
Conseil de pro : Après toute purge ou remplacement de plaquettes, effectuez plusieurs freinages progressifs à basse vitesse avant de reprendre le travail normal. Cette procédure, appelée rodage, permet aux plaquettes de s'ajuster parfaitement au disque.
Les signes d'alerte à surveiller sont : bruit de grincement au freinage, vibrations dans la pédale, allongement de la distance d'arrêt et odeur de brûlé après un usage en pente. Chacun de ces symptômes impose un diagnostic immédiat. Les signes d'usure mécanique sur d'autres organes du tracteur suivent une logique similaire et méritent la même vigilance.
Quelles performances et quelle sécurité attendre du frein à disque ?
Les performances d'un système de freinage se mesurent principalement par la distance d'arrêt et la régularité de la réponse. À 25 km/h, la distance d'arrêt avec un système hydraulique est supérieure de 25 % par rapport au pneumatique, et de 13 % à 40 km/h. Cet écart s'explique par la capacité du pneumatique à générer une pression plus élevée dans les circuits de roue. Pour les tracteurs équipés de remorques lourdes, ce différentiel justifie le choix d'un système pneumatique sur l'attelage, même si le tracteur lui-même dispose de freins hydrauliques à disque.
« La gestion électronique intégrée aux freins perfectionne la sécurité et la stabilité, en assurant une répartition fine de la friction selon les conditions et les quatre roues motrices. »
Les risques liés à un mauvais entretien sont concrets. Le fading survient lorsque les disques atteignent une température excessive, réduisant brutalement l'efficacité du freinage. Le grippage d'un étrier provoque un freinage asymétrique et une usure accélérée d'un côté. Un liquide de frein dégradé absorbe l'humidité et abaisse son point d'ébullition, augmentant le risque de vapeur dans le circuit. Depuis 2025, les réglementations européennes sur les tracteurs de plus de 40 km/h imposent des exigences renforcées en matière de freinage, incluant des tests de performance à charge maximale. Les tracteurs équipés d'ABS bénéficient d'une meilleure stabilité en descente et lors des freinages d'urgence, grâce au contrôle électronique qui corrige la force appliquée roue par roue.
Points clés
Le mécanisme de frein à disque de tracteur repose sur la friction hydrauliquement contrôlée entre plaquettes et disque, et son efficacité dépend directement de la rigueur de l'entretien périodique.
| Point | Détails |
|---|---|
| Composants essentiels | Disque, plaquettes, étrier, pistons et liquide hydraulique forment un système solidaire. |
| Freins immergés | Ils offrent une meilleure gestion thermique et conviennent aux tracteurs puissants en usage intensif. |
| Purge hydraulique | À réaliser annuellement ou après toute intervention pour éliminer l'air du circuit. |
| Intégration électronique | L'ABS et la répartition sur quatre roues améliorent la stabilité et réduisent les distances d'arrêt. |
| Remplacement des pièces | Toujours utiliser une clé dynamométrique et respecter les couples constructeur pour la sécurité du montage. |
Ce que l'expérience terrain enseigne vraiment sur les freins à disque
L'erreur la plus fréquente que j'observe chez les propriétaires de tracteurs est de négliger la purge hydraulique jusqu'à ce que la pédale touche le plancher. À ce stade, le risque d'accident est réel et la réparation est plus coûteuse qu'une purge préventive annuelle. La pédale molle n'est pas un défaut de conception : c'est un signal d'entretien que beaucoup ignorent trop longtemps.
Le deuxième point que je veux souligner concerne les freins immergés. Beaucoup de propriétaires pensent qu'ils sont « sans entretien » parce qu'ils ne voient pas les plaquettes. C'est faux. La qualité de l'huile de transmission conditionne directement la durée de vie des disques. Un tracteur puissant qui travaille en pente avec une huile de transmission dégradée usera ses disques immergés deux à trois fois plus vite. Consultez le système hydraulique de votre tracteur dès que vous constatez une anomalie de comportement.
Enfin, sur le choix entre frein mécanique et hydraulique : si vous travaillez seul dans des zones isolées, un frein mécanique sur au moins un essieu reste une assurance pratique. Une tringlerie se répare avec des outils basiques. Un circuit hydraulique percé en plein champ, c'est une journée perdue.
— Wild
Manuels techniques pour l'entretien de vos freins à disque
Connaître le mécanisme de freinage de son tracteur est une chose. Avoir accès au manuel constructeur de son modèle précis en est une autre, et c'est souvent là que les propriétaires bloquent.
Manuels propose un catalogue de manuels techniques couvrant les tracteurs agricoles de toutes marques et générations. Chaque document est numérisé et téléchargeable immédiatement, avec les schémas hydrauliques, les couples de serrage et les procédures de remplacement spécifiques à votre modèle. Pour trouver le manuel adapté à votre tracteur, utilisez l'assistant de recherche en indiquant la marque et le modèle. Les revues techniques RTMA disponibles sur manuels.solutions complètent les manuels constructeur avec des analyses approfondies sur les systèmes de freinage agricole.
Questions fréquentes
Comment fonctionne le frein à disque hydraulique sur un tracteur ?
La pression exercée sur la pédale est convertie en pression hydraulique par le maître-cylindre. Cette pression pousse les pistons de l'étrier contre les plaquettes, qui serrent le disque rotatif pour ralentir la roue.
Quelle est la différence entre un frein à disque sec et immergé ?
Un frein à disque sec fonctionne à l'air libre, tandis qu'un frein immergé baigne dans l'huile de transmission. Les freins immergés offrent une meilleure dissipation thermique et conviennent aux tracteurs puissants soumis à de fortes sollicitations.
À quelle fréquence faut-il purger le circuit de frein à disque ?
La purge doit être effectuée au minimum une fois par an ou après toute intervention sur le circuit hydraulique. Une pédale molle ou qui descend jusqu'au plancher impose une purge immédiate.
Quels sont les signes d'usure du frein à disque d'un tracteur ?
Les principaux signes sont : grincement au freinage, vibrations dans la pédale, allongement de la distance d'arrêt et odeur de brûlé. Ces symptômes indiquent une usure des plaquettes, un disque endommagé ou un problème hydraulique.
Le remplacement des freins à disque de tracteur nécessite-t-il des outils spéciaux ?
Oui. Le remplacement requiert des clés dynamométriques pour respecter les couples de serrage constructeur, ainsi que parfois le démontage de composants majeurs selon le modèle de tracteur.
