Le fusible dans un circuit électrique de tracteur est un composant de sécurité qui interrompt le flux de courant dès qu'une surintensité survient. Sans lui, un court-circuit peut carboniser un faisceau entier ou déclencher un incendie dans la cabine. Ce guide couvre les types de fusibles adaptés aux tracteurs, la méthode pour localiser et remplacer un fusible défectueux, les précautions de câblage à respecter, et la lecture d'un schéma électrique pour un diagnostic fiable. Les informations sont à jour pour 2026 et s'adressent aux propriétaires qui interviennent eux-mêmes sur leur matériel.
Quels types de fusibles conviennent aux circuits électriques des tracteurs ?
Le choix du fusible dépend du circuit à protéger et de l'intensité maximale admissible. Un mauvais calibre, trop élevé ou trop faible, rend la protection inefficace ou provoque des coupures intempestives.

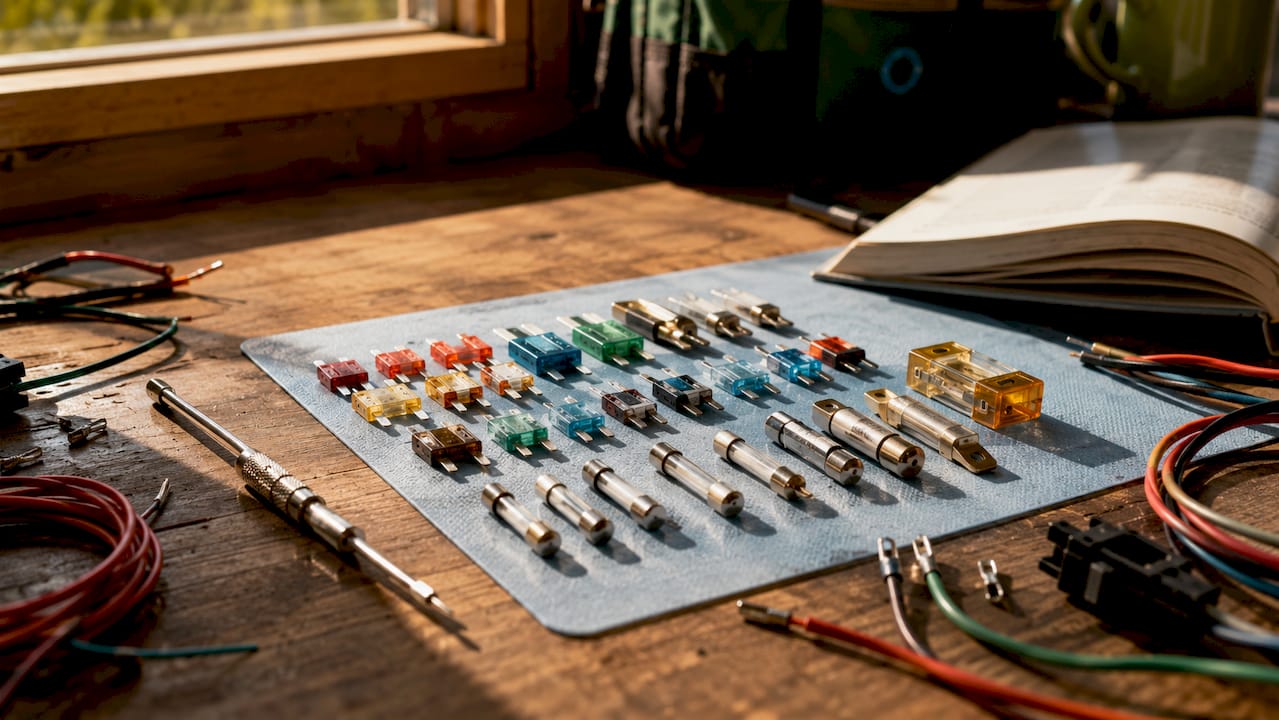

Les principaux types utilisés sur les tracteurs agricoles sont :
- Fusibles ATO (lame) : format standard, faciles à trouver et à remplacer. Ils conviennent aux circuits secondaires comme l'éclairage, les prises auxiliaires et les commandes électroniques.
- Fusibles midi : format intermédiaire, utilisés pour les circuits de puissance moyenne comme les prises de force électriques ou les équipements hydrauliques commandés électriquement.
- Fusibles à cartouche (cylindriques) : présents sur les tracteurs anciens. Moins pratiques à remplacer mais encore très répandus sur les modèles des années 1970–1990.
- Fusibles principaux (maxi-fusibles) : placés directement sur la batterie ou en sortie d'alternateur, ils protègent l'ensemble du faisceau principal.
Pour le calibre, la règle est simple : 7,5 A à 10 A pour l'éclairage LED et jusqu'à 30–50 A pour le circuit de charge alternateur. Cette plage couvre la majorité des besoins sur les tracteurs modernes et anciens. L'installation d'un porte-fusible ATO est recommandée sur les tracteurs anciens dépourvus de protection pour réduire le risque d'incendie.
Conseil de pro : Choisissez des fusibles de marques reconnues disponibles en grande surface agricole ou en électronique automobile. Les fusibles génériques sans marquage d'ampérage clair peuvent fondre à des valeurs différentes de celles indiquées.
Comment localiser, tester et remplacer un fusible défectueux sur un tracteur ?
Un fusible grillé se repère rapidement si vous suivez une méthode structurée. Voici les étapes à respecter.
-
Couper le contact et débrancher la batterie. Avant toute manipulation, retirez la cosse négative de la batterie. Cette précaution évite tout arc électrique lors du retrait du fusible.
-
Localiser la boîte à fusibles. Sur la plupart des tracteurs modernes, elle se trouve sous le tableau de bord ou dans un boîtier latéral en cabine. Sur les tracteurs anciens, les fusibles peuvent être dispersés sur le faisceau ou regroupés dans un bloc sous le capot. Consultez le schéma électrique de votre modèle pour localiser chaque fusible précisément.
-
Identifier le fusible suspect. Un fusible grillé présente un filament fondu visible à travers le boîtier transparent. Sur les fusibles à cartouche, la rupture n'est pas toujours visible à l'œil nu.
-
Tester avec un multimètre. Réglez le multimètre en mode continuité (symbole diode ou bip sonore). Placez une sonde sur chaque borne du fusible. Un bip confirme que le fusible est intact. Pas de bip : le fusible est grillé. Cette méthode fonctionne même sur les fusibles en place, sans les retirer.
-
Remplacer le fusible. Retirez le fusible défectueux avec un extracteur ou une pince fine. Insérez un fusible neuf du même calibre. Ne jamais monter un calibre supérieur.
-
Vérifier après remplacement. Rebranchez la batterie, mettez le contact et testez le circuit concerné. Si le fusible saute à nouveau immédiatement, la cause est une panne électrique en aval, pas le fusible lui-même.
Conseil de pro : Un fusible qui grille plusieurs fois de suite signale toujours un défaut sous-jacent : court-circuit, câble endommagé ou équipement défaillant. Remplacer le fusible sans chercher la cause revient à ignorer le problème réel.
Pour les réparations en autonomie, un multimètre d'entrée de gamme suffit pour la majorité des diagnostics électriques courants sur tracteur.
Quels réglages et précautions respecter pour la maintenance du circuit électrique ?
La fiabilité du circuit électrique dépend autant de la qualité des fusibles que de l'ensemble du câblage qui les entoure. Voici les points à contrôler régulièrement.
-
Placement du fusible principal proche de la batterie. Le fusible principal doit être positionné au plus près de la borne positive de la batterie, idéalement à moins de 30 cm. Cela protège l'intégralité du faisceau en cas de court-circuit. L'entretien de la batterie et la vérification du fusible principal vont de pair.
-
Section des câbles adaptée à l'intensité. La principale cause de défaillance électrique est l'utilisation de fils sous-dimensionnés. Un câble trop fin chauffe, augmente la résistance et fait griller le fusible prématurément, même sans court-circuit réel.
-
Utiliser des relais pour les équipements gourmands. Un relais associé à un fusible protège les circuits de forte puissance, comme les phares de travail à LED ou les prises hydrauliques électriques, sans surcharger les commandes du tableau de bord.
-
Ne jamais augmenter le calibre d'un fusible. Remplacer un fusible par un calibre supérieur endommage les câbles et crée un risque d'incendie, notamment sur les tracteurs anciens sans protections modernes. C'est l'erreur la plus dangereuse et la plus fréquente.
-
Contrôler la continuité de masse. Une mauvaise masse génère des pannes intermittentes difficiles à diagnostiquer. Vérifier la continuité électrique et la qualité des points de masse est une étape clé lors de tout entretien électrique.
-
Isoler correctement toutes les connexions. Les connexions mal isolées exposées à l'humidité ou aux vibrations s'oxydent et créent des résistances parasites. Utilisez des cosses à sertir et des gaines thermorétractables.
Conseil de pro : Gardez en cabine un assortiment de fusibles de 5 A à 30 A. Le coût est inférieur à 1 € par fusible. Ce petit stock évite une immobilisation du tracteur en pleine saison pour un problème réglé en deux minutes.
Comment lire un schéma électrique de tracteur pour gérer les fusibles ?
Le schéma électrique est l'outil de référence pour localiser chaque fusible, chaque relais et chaque composant du circuit. Sans lui, le diagnostic électrique repose sur des suppositions.
Un schéma électrique agricole utilise des symboles normalisés. Le tableau ci-dessous présente les principaux symboles rencontrés sur les schémas de tracteurs.
| Symbole | Signification | Utilité pour le diagnostic |
|---|---|---|
| Rectangle avec croix | Fusible | Identifie le point de protection du circuit |
| Bobine | Relais | Indique un circuit commandé à distance |
| Ligne en zigzag | Résistance | Signale une charge ou une limitation de courant |
| Flèche vers le bas | Masse (terre) | Point de retour du courant vers la batterie |
| Cercle avec croix | Ampoule ou charge | Équipement alimenté par le circuit |

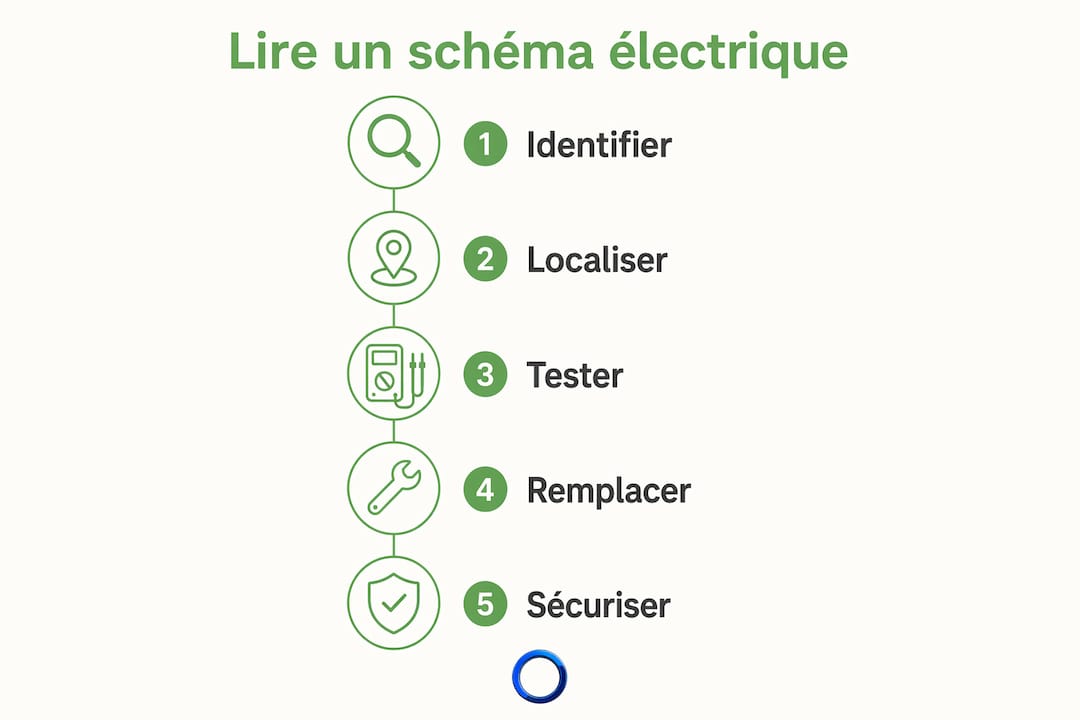

Pour utiliser un schéma efficacement, repérez d'abord le circuit en panne (éclairage, prise, démarreur), puis remontez le schéma depuis la charge vers la batterie. Chaque fusible sur ce trajet est un point de contrôle. Sur un circuit typique avec prise 3 plots, un fusible en amont de la phase est indispensable pour prévenir les courts-circuits.
Les erreurs courantes lors des travaux sur le circuit électrique sont au nombre de trois. La première est de travailler sans schéma et de confondre les fils de même couleur. La deuxième est d'omettre de vérifier la masse après une réparation. La troisième est de ne pas tester la tension sous charge, ce qui masque les chutes de tension révélatrices d'un défaut. Pour les tracteurs anciens, récupérer le schéma d'origine est souvent la première étape indispensable avant toute intervention. Sur un alternateur 2 fils par exemple, le fil de charge B+ doit être protégé et connecté correctement pour éviter la surchauffe du circuit.
Points clés
Le fusible est le premier et le dernier rempart contre un incendie électrique sur un tracteur : choisir le bon calibre, le placer correctement et le remplacer à l'identique sont les trois règles non négociables.
| Point | Détails |
|---|---|
| Calibre adapté au circuit | Utiliser 7,5–10 A pour l'éclairage LED et 30–50 A pour le circuit de charge alternateur. |
| Jamais de calibre supérieur | Monter un fusible plus fort endommage les câbles et crée un risque d'incendie réel. |
| Fusibles de rechange en cabine | Un assortiment de 5 A à 30 A coûte moins de 1 € par pièce et évite toute immobilisation. |
| Schéma électrique indispensable | Localiser chaque fusible sur le schéma avant d'intervenir réduit le temps de diagnostic. |
| Câbles et masses à contrôler | Des fils sous-dimensionnés ou une mauvaise masse causent plus de pannes que les fusibles eux-mêmes. |
Ce que j'observe sur le terrain avec les fusibles de tracteur
La majorité des propriétaires de tracteurs que je croise font la même erreur : ils remplacent le fusible grillé sans chercher pourquoi il a sauté. Résultat, le nouveau fusible grille à son tour, parfois en quelques minutes. Le fusible n'est pas la panne. C'est le signal de la panne.
L'autre erreur que je vois régulièrement concerne le calibre. Quand un fusible de 10 A saute, certains montent un 20 A pour « avoir de la marge ». C'est exactement l'inverse de ce qu'il faut faire. Le câble derrière ce fusible est dimensionné pour 10 A. Avec un fusible de 20 A, le câble peut fondre avant que le fusible ne réagisse. Sur un tracteur ancien sans gaine de protection, cela suffit pour déclencher un incendie.
Je recommande aussi de ne pas négliger les erreurs d'entretien électrique qui semblent mineures mais s'accumulent. Une connexion oxydée ici, un câble frotté contre le châssis là, et le circuit devient imprévisible. Un contrôle annuel du faisceau, des masses et des fusibles principaux prend moins d'une heure et évite des pannes coûteuses en pleine saison.
Enfin, le schéma électrique est sous-utilisé. Beaucoup de propriétaires pensent qu'il est réservé aux techniciens. En réalité, avec un peu de méthode, n'importe quel propriétaire peut lire un schéma simplifié et localiser un fusible en moins de cinq minutes. C'est une compétence qui vaut la peine d'être acquise.
