TL;DR:
- La majorité des pannes de boîte de vitesses de tracteur proviennent de la tringlerie, souvent réparée à moindre coût. Un diagnostic simple, comprenant la vérification des commandes externes et du niveau d'huile, précède toute intervention interne. Connaître les références exactes des pièces grâce aux numéros de série évite des erreurs coûteuses lors du remplacement.
La boîte de vitesses d'un tracteur est le composant qui transmet la puissance du moteur aux roues en sélectionnant le rapport adapté à la charge et à la vitesse de travail. Réparer la boîte de vitesses d'un tracteur exige un diagnostic précis avant toute intervention mécanique. Une erreur de diagnostic conduit souvent à démonter une boîte en parfait état alors que la panne vient simplement de la tringlerie de commande. Ce guide détaille les symptômes à identifier, les outils à préparer, les étapes de réparation et les erreurs à éviter pour intervenir efficacement et sans dépenses inutiles.
Quels sont les symptômes d'une boîte de vitesses défectueuse sur tracteur ?
Les dysfonctionnements de sélection proviennent souvent de la tringlerie avant même la boîte interne. Ce point est fondamental : beaucoup de propriétaires confondent une commande défaillante avec une panne interne, ce qui génère des interventions inutiles et coûteuses.
Les signes les plus courants à surveiller sont les suivants :
- Bruits métalliques ou grondements lors de l'engagement d'un rapport précis
- Difficulté à passer les vitesses ou levier qui bloque sur certains rapports
- Jeu excessif au levier sans engagement franc
- Fuites d'huile au niveau du carter de boîte
- Surchauffe de la transmission après utilisation prolongée
Bruits, vibrations et fuites d'huile sont les trois signaux d'alerte qui indiquent une boîte en fin de vie ou nécessitant une ouverture. Ces symptômes ne disparaissent pas seuls et s'aggravent avec le temps.
Sur un tracteur Renault 421, par exemple, une fourchette d'inverseur ou un pignon usé génère un grondement caractéristique qui varie selon le rapport engagé. Ce détail est clé : si le bruit change selon la vitesse sélectionnée, la cause est interne à la boîte. Si le levier bouge sans résistance mais ne sélectionne rien, la tringlerie est en cause.
Avant tout démontage, testez le levier de vitesses tracteur à l'arrêt, moteur coupé. Si les rapports s'engagent correctement à la main, la boîte interne est probablement saine. Inspectez alors visuellement les gaines, biellettes et rotules de commande.
La différence entre une panne de tringlerie et une panne interne détermine entièrement la complexité et le coût de la réparation. Une tringlerie se remplace en moins de deux heures. Une boîte interne peut mobiliser une journée complète de travail.
Quels outils et pièces préparer avant la réparation ?
Une intervention bien préparée divise le temps de travail par deux. Voici les ressources à rassembler avant de commencer.
Outils de base nécessaires :
- Jeu de clés plates et à pipe (8 à 32 mm)
- Tournevis plats et cruciformes
- Extracteur de rotule et jeu d'agrafeurs
- Chandelles et cric hydraulique adapté au poids du tracteur
- Bac de récupération d'huile et entonnoir
Pièces fréquemment remplacées :
| Pièce | Coût indicatif | Difficulté de remplacement |
|---|---|---|
| Câble de commande | 75 à 100 € | Faible |
| Biellette de tringlerie | Environ 30 € | Faible |
| Rotule de commande | 15 à 40 € | Faible |
| Joint de carter | 20 à 60 € | Moyenne |
| Fourchette d'inverseur | 80 à 200 € | Élevée |
| Pignon de boîte | 100 à 400 € | Élevée |
L'erreur de référence est la cause première d'échec des réparations mécaniques sur tracteur. Cela signifie qu'une pièce commandée sans vérification du numéro de série entraîne un second démontage et des frais supplémentaires.
Pour identifier la bonne pièce, relevez la référence et le numéro de série gravés sur le carter de boîte. Sur un Massey Ferguson, cette référence se trouve côté droit du poste de conduite. Croisez toujours cette donnée avec le catalogue constructeur ou un fournisseur spécialisé comme TMC Bejenne.
Conseil de pro: Photographiez chaque étape du démontage avec votre téléphone. Ces photos remplacent avantageusement un schéma de montage et évitent les inversions de pièces au remontage, surtout sur les boîtes avec de nombreux composants similaires.
Consultez les vues éclatées de votre tracteur pour identifier les références exactes avant de commander. Un manuel constructeur au format PDF évite les erreurs de compatibilité et réduit le temps de recherche.

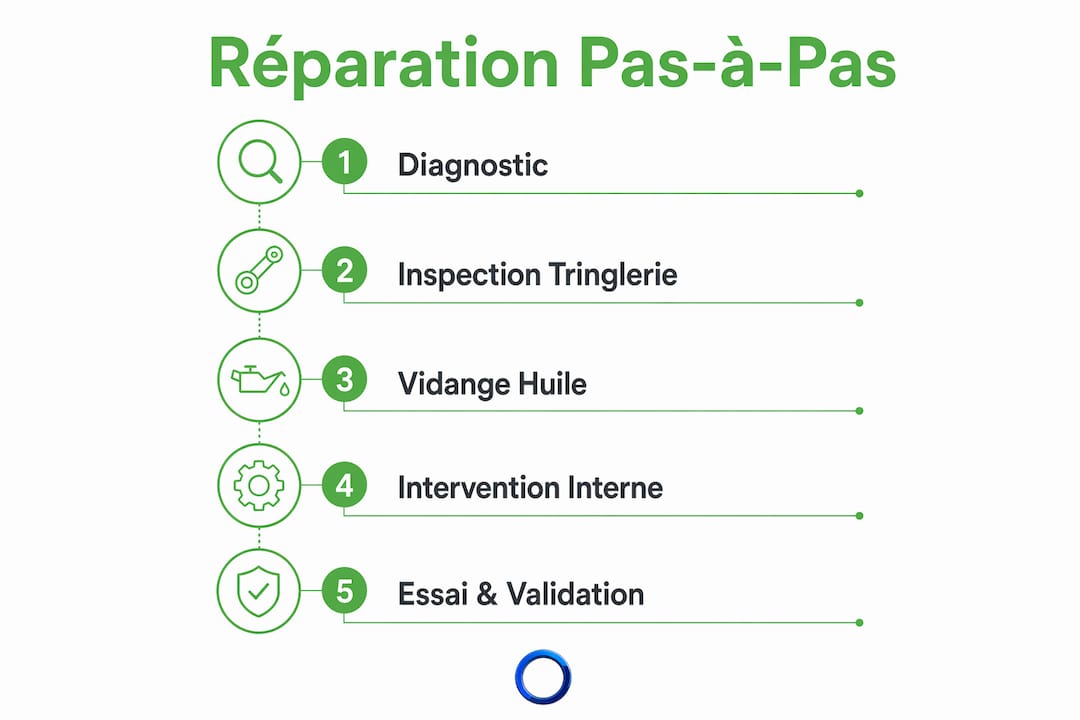

Comment réparer la boîte de vitesses étape par étape ?
La réparation suit une progression logique : commencer par le plus simple et n'ouvrir la boîte interne qu'en dernier recours.
Étape 1 : diagnostic initial des commandes
Placez le tracteur sur terrain plat, moteur coupé, frein de stationnement serré. Testez le levier de vitesses en cherchant à engager chaque rapport manuellement. Notez les rapports qui bloquent, ceux qui passent avec jeu et ceux qui s'engagent normalement. Ce test prend cinq minutes et oriente toute la suite de l'intervention.
Étape 2 : inspection et remplacement de la tringlerie
Localisez les câbles, biellettes et rotules reliant le levier à la boîte. Vérifiez l'état des gaines (craquelures, écrasements), le jeu des rotules et la rigidité des biellettes. Le remplacement de la tringlerie est souvent plus simple que de changer la boîte complète, avec un coût total autour de 150 €, pouvant atteindre 400 à 800 € selon la complexité du montage. Ce rapport coût/complexité justifie de toujours traiter la tringlerie en premier.
Pour déposer un câble de commande : dévissez les fixations aux deux extrémités, notez le cheminement exact du câble, retirez-le et installez le nouveau en suivant le même tracé. Réglez la tension selon les spécifications du constructeur.
Étape 3 : contrôle du niveau d'huile et vidange
Vérifiez le niveau d'huile de boîte via la jauge ou le bouchon de niveau. Une huile noire, épaisse ou contenant des particules métalliques indique une usure interne avancée. Effectuez une vidange complète si l'huile est dégradée, en utilisant la viscosité spécifiée par le constructeur (souvent SAE 80W-90 ou un grade spécifique selon le modèle).
Étape 4 : intervention interne si nécessaire
Si les étapes précédentes n'ont pas résolu le problème, une ouverture de la boîte est nécessaire. Sécurisez le tracteur sur chandelles stables avant tout démontage du carter. Documentez chaque étape par photographie et consultez la vue éclatée du modèle pour identifier la position exacte de chaque composant.
Remplacez les pièces défectueuses identifiées (fourchette, pignon, joints) en respectant les couples de serrage indiqués dans le manuel constructeur. Un serrage approximatif sur un pignon ou un roulement provoque une casse rapide après remontage.
Étape 5 : essai et validation
| Étape | Durée estimée | Outils principaux |
|---|---|---|
| Diagnostic commandes | 15 à 30 min | Aucun outil |
| Remplacement tringlerie | 30 min à 2 h | Clés, tournevis |
| Vidange et remplissage huile | 30 min | Bac, entonnoir |
| Ouverture et réparation interne | 4 à 8 h | Jeu complet, extracteur |
| Essai routier | 20 min | Aucun outil |
Après remontage, remplissez la boîte avec l'huile neuve, démarrez le tracteur et testez chaque rapport à faible vitesse. Vérifiez l'absence de fuite au niveau du carter. Un essai en charge légère sur 500 mètres confirme le bon fonctionnement avant reprise du travail normal.
Conseil de pro: Sur les tracteurs équipés de transmissions électro-hydrauliques modernes, un outil de diagnostic OBD permet de lire les codes défaut avant tout démontage. Un voyant transmission allumé avec limitation aux trois premiers rapports indique une anomalie électronique, pas nécessairement mécanique.
Quelles erreurs éviter et comment prolonger la durée de vie de la boîte ?
La majorité des pannes prématurées de boîte de vitesses sur tracteur résultent d'un entretien insuffisant ou d'une mauvaise pratique de réparation.
- Ne pas confondre tringlerie et boîte interne. Un levier avec du jeu ou bloquant sur certaines vitesses indique presque toujours une tringlerie usée ou grippée, pas une boîte défectueuse. Vérifiez systématiquement les commandes externes avant d'envisager une ouverture.
- Ne pas utiliser de pièces non conformes. Une pièce d'occasion sans vérification de référence ou une pièce générique non homologuée provoque une casse rapide et annule tout bénéfice de la réparation.
- Ne pas négliger les vidanges. L'huile de boîte se dégrade avec le temps et les heures de travail. Respectez les intervalles de vidange indiqués dans le manuel, généralement tous les 500 à 1 000 heures selon le modèle.
- Ne pas ignorer le réglage moteur/boîte. Un mauvais réglage du droop peut entraîner 15 % de surconsommation et accélère l'usure des composants de transmission. Ce réglage est souvent négligé lors des révisions courantes.
- Lubrifier périodiquement la tringlerie. Vérifier l'état des gaines, lubrifier les rotules et contrôler le jeu des biellettes sont des gestes simples qui évitent les pertes de fluidité et prolongent la durée de vie de l'ensemble de commande.
Un entretien préventif régulier coûte dix fois moins cher qu'une réparation corrective. Une inspection annuelle de la tringlerie, un contrôle du niveau d'huile tous les 50 heures et une vidange respectée selon le calendrier constructeur suffisent à éviter la majorité des pannes de boîte sur tracteur agricole.
Pour l'entretien global du groupe motopropulseur, consultez ce guide d'entretien moteur tracteur qui détaille les intervalles de vidange et les contrôles périodiques à intégrer dans votre routine de maintenance.
Points clés
Réparer la boîte de vitesses d'un tracteur repose sur un diagnostic méthodique : traiter la tringlerie en premier, vérifier l'huile, puis ouvrir la boîte uniquement si nécessaire.
| Point | Détails |
|---|---|
| Diagnostic avant démontage | Tester les commandes externes à l'arrêt avant toute ouverture de la boîte. |
| Tringlerie en priorité | Remplacer câbles, biellettes et rotules coûte 150 à 800 €, bien moins qu'une révision interne. |
| Références exactes des pièces | Relever le numéro de série sur le carter pour commander la pièce conforme et éviter les erreurs. |
| Documentation photographique | Photographier chaque étape du démontage pour garantir un remontage sans erreur. |
| Entretien préventif | Respecter les vidanges et lubrifier la tringlerie régulièrement pour éviter les pannes prématurées. |
Ce que j'ai appris après des années de diagnostics sur boîtes de tracteur
La première erreur que je vois répéter, c'est l'ouverture précipitée de la boîte. Un propriétaire arrive avec un tracteur qui ne passe plus la troisième vitesse. Il pense immédiatement à une pièce interne cassée. Dans neuf cas sur dix, c'est une rotule de tringlerie grippée ou un câble de commande déréglé. Vingt minutes de vérification externe auraient évité quatre heures de démontage.
Ce qui m'a aussi frappé, c'est l'impact des pièces mal identifiées. J'ai vu des réparations échouer non pas à cause d'une mauvaise technique, mais parce que la pièce commandée avait une référence proche mais pas identique. Sur un Massey Ferguson ou un John Deere, deux références qui se ressemblent peuvent avoir des dimensions légèrement différentes. Le résultat : une casse au bout de quelques heures de travail et un second démontage.
Sur les tracteurs récents avec transmissions électro-hydrauliques, l'approche change complètement. Un outil OBD et la lecture des codes défaut remplacent souvent une heure de démontage mécanique. Beaucoup de propriétaires ne le savent pas et interviennent mécaniquement sur une anomalie qui est en réalité électronique ou logicielle.
Mon conseil le plus concret : avant toute intervention, procurez-vous le manuel constructeur de votre modèle exact. Pas un forum, pas une vidéo générique. Le manuel. Les couples de serrage, les jeux fonctionnels et les spécifications d'huile varient d'un modèle à l'autre, et ces données font la différence entre une réparation qui tient et une qui casse dans le mois.
— Wild
Manuels et documentation technique pour votre réparation
Manuels propose un accès direct aux manuels techniques constructeurs pour les tracteurs agricoles de toutes marques. Avant d'intervenir sur votre transmission, téléchargez la documentation officielle de votre modèle pour disposer des vues éclatées, des références de pièces et des spécifications de réglage.
Le catalogue de manuels tracteurs de Manuels couvre les grandes marques comme Massey Ferguson, John Deere, Renault, Deutz et bien d'autres. Chaque document est numérisé et disponible immédiatement en téléchargement PDF. Vous pouvez également parcourir la liste complète des manuels disponibles pour trouver la documentation correspondant à votre modèle exact, y compris les schémas de tringlerie et les procédures de vidange spécifiques.
FAQ
Qu'est-ce qui cause le plus souvent une panne de boîte de vitesses sur tracteur ?
La majorité des pannes de sélection proviennent de la tringlerie de commande, pas de la boîte interne. Câbles usés, rotules grippées ou biellettes déréglées sont les causes les plus fréquentes et les plus simples à corriger.
Combien coûte la réparation d'une boîte de vitesses de tracteur ?
Le remplacement de la tringlerie coûte entre 150 et 800 € selon la complexité du montage. Une révision interne complète avec remplacement de pignons ou fourchettes dépasse souvent 1 000 € en pièces et main-d'œuvre.
Comment diagnostiquer une boîte de vitesses de tracteur sans la démonter ?
Testez le levier à l'arrêt moteur coupé pour vérifier l'engagement des rapports. Inspectez visuellement les gaines, biellettes et rotules. Sur les tracteurs modernes, un outil OBD permet de lire les codes défaut de transmission sans aucun démontage.
Quelle huile utiliser pour la boîte de vitesses d'un tracteur agricole ?
La viscosité dépend du modèle et du constructeur, généralement SAE 80W-90 ou un grade UTTO spécifique. Consultez toujours le manuel constructeur de votre tracteur pour la spécification exacte avant de remplir ou vidanger.
Peut-on réparer soi-même la boîte de vitesses d'un tracteur ?
La réparation de la tringlerie est accessible à tout propriétaire disposant d'outils de base et d'un manuel constructeur. L'intervention interne sur la boîte nécessite plus d'expérience, des outils spécifiques et une documentation précise pour éviter les erreurs de montage.
