- Les symboles du tableau de bord d’un tracteur sont des indicateurs normalisés qui renseignent sur l’état mécanique, électrique ou hydraulique en temps réel. Leur compréhension permet d’éviter des pannes coûteuses et d’assurer la sécurité lors des interventions agricoles.
Les symboles du tableau de bord d'un tracteur sont des indicateurs visuels normalisés qui informent le conducteur sur l'état mécanique, électrique et hydraulique de la machine en temps réel. Chaque voyant allumé sur les panneaux d'instruments tracteur transmet un message précis : alerte critique, rappel d'entretien ou donnée de performance. Les marques John Deere, Massey Ferguson et New Holland utilisent toutes ces pictogrammes, mais leur signification exacte varie selon le modèle. Comprendre ces signaux, c'est éviter des pannes coûteuses et garantir la sécurité de chaque intervention au champ.
Quelles sont les catégories de symboles tableau de bord tracteur ?

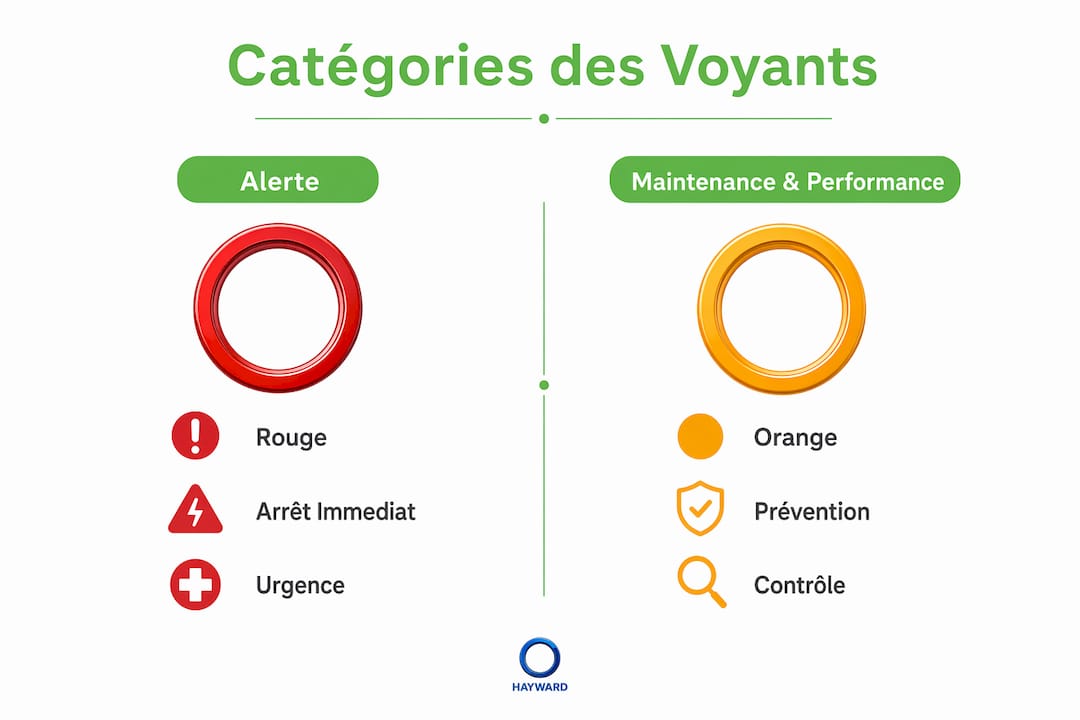

Les voyants du tableau de bord d'un tracteur se classent en trois catégories principales : alerte, maintenance et performance. Cette classification structure la lecture du tableau de bord et oriente la réaction du conducteur. Connaître la catégorie d'un voyant avant même d'en lire le pictogramme permet de hiérarchiser l'urgence.
Voyants d'alerte : rouge et orange
Les voyants rouges signalent un problème immédiat qui exige une action sans délai. Un voyant rouge allumé, comme celui de la pression d'huile ou de la température moteur, impose l'arrêt du tracteur pour éviter des dégâts mécaniques graves. Les voyants orange sont des avertissements modérés : ils signalent un carburant bas, un entretien à planifier ou un défaut électronique non bloquant, sans nécessiter un arrêt immédiat. La distinction entre rouge et orange est la première décision à prendre face à un voyant allumé.
Voyants de maintenance et de performance
Les voyants de maintenance rappellent les opérations préventives : changement de filtre à huile, remplacement du filtre à carburant, vidange. Traiter ces rappels en amont réduit directement le risque de pannes majeures sur le moteur ou la transmission. Les voyants de performance, quant à eux, surveillent des paramètres comme la pression hydraulique, le régime moteur ou la consommation instantanée. L'ordinateur de bord peut afficher ces données pour optimiser les réglages de travail et réduire la consommation de carburant.
| Catégorie | Couleur typique | Action requise |
|---|---|---|
| Alerte critique | Rouge | Arrêt immédiat, vérification avant redémarrage |
| Avertissement modéré | Orange | Planifier une vérification rapide |
| Maintenance | Jaune ou blanc | Programmer l'entretien préventif |
| Performance | Bleu ou vert | Surveiller et ajuster les réglages |
Conseil de pro: Photographiez le tableau de bord dès qu'un voyant s'allume. Cette image, associée au numéro de série du tracteur, accélère le diagnostic chez un technicien ou lors d'une consultation du manuel.
Comment interpréter les symboles les plus courants ?

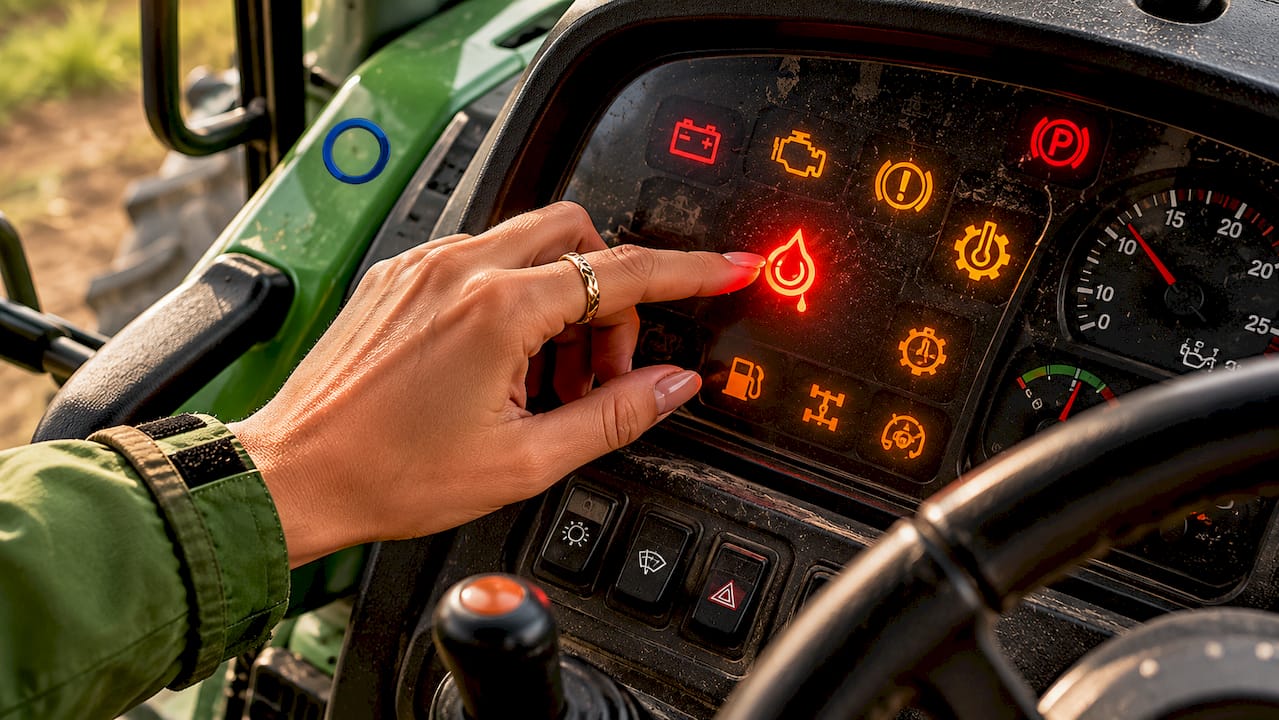

La signification des pictogrammes les plus fréquents sur un tableau de bord tracteur suit une logique visuelle reconnaissable. Une burette d'huile indique la pression d'huile moteur. Un thermomètre désigne la température du liquide de refroidissement. Ces formes sont standardisées sur la plupart des modèles John Deere, New Holland et Massey Ferguson, même si les couleurs et seuils d'alerte diffèrent.
Voici les symboles les plus courants et leur conduite associée :
- Pression d'huile (burette) : Un voyant rouge allumé impose l'arrêt immédiat. Vérifiez le niveau d'huile avec la jauge. Un voyant de pression d'huile qui clignote peut parfois indiquer un défaut du capteur lui-même plutôt qu'une perte réelle de pression. Débrancher le capteur pour tester est une étape de diagnostic avant toute intervention mécanique lourde.
- Température moteur (thermomètre) : Un voyant rouge dans cette zone signale une surchauffe. Arrêtez le tracteur, laissez refroidir, puis vérifiez le niveau de liquide de refroidissement et l'état du radiateur.
- Niveau de carburant : Voyant orange ou jaune. Il n'exige pas l'arrêt immédiat, mais un ravitaillement doit être planifié rapidement pour éviter l'aspiration d'air dans le circuit d'injection.
- Témoin batterie : Un voyant batterie allumé en cours de travail indique un défaut de charge. L'alternateur ou les connexions électriques doivent être contrôlés sans attendre.
- Préchauffage (serpentin) : Voyant présent sur les moteurs diesel. Il s'allume au démarrage par temps froid et doit s'éteindre avant de lancer le moteur. Le confondre avec un voyant d'alerte est une erreur fréquente.
- Filtre à huile ou à carburant colmaté : Voyant orange ou jaune. Il indique une restriction de débit qui, si elle est ignorée, peut provoquer une usure prématurée du moteur.
Conseil de pro: Ne démarrez jamais un tracteur dont le voyant de pression d'huile reste allumé après le démarrage. Même quelques secondes de fonctionnement sans pression suffisent à endommager les coussinets de vilebrequin.
La confusion entre certains pictogrammes est une source d'erreurs de diagnostic documentée, notamment entre le frein à main et le voyant de préchauffage sur certains modèles Manitou. La ressemblance visuelle oblige à consulter la légende du manuel avant toute interprétation définitive.
En quoi la marque influence-t-elle la lecture des voyants ?
L'interprétation précise des symboles dépend fortement du constructeur et du modèle. Un même pictogramme peut déclencher des procédures différentes selon qu'il s'agit d'un John Deere série 6R, d'un Massey Ferguson 7700 ou d'un New Holland T7. Cette variabilité rend le manuel constructeur indispensable pour toute interprétation fiable.
| Marque | Particularité du tableau de bord | Outil de diagnostic recommandé |
|---|---|---|
| John Deere | Affichage couleur avec codes DTC intégrés | Service ADVISOR (logiciel officiel) |
| Massey Ferguson | Voyants combinés avec codes alphanumériques | AGCO EDC Diagnostic Tool |
| New Holland | Écran multifonction avec menus de diagnostic | CNH EST (Electronic Service Tool) |
| Manitou | Pictogrammes spécifiques manutention | Manuel constructeur + lecteur OBD adapté |
Les logiciels de diagnostic assisté embarqués offrent une méthode plus structurée que les lecteurs universels de codes. Ces outils génèrent un plan de test spécifique au modèle, intégrant la structure complète des calculateurs et du matériel. Un lecteur OBD universel lit les codes de défaut, mais ne fournit pas la procédure de résolution adaptée à l'architecture électronique du tracteur.
Les manuels officiels fournissent les codes précis et les procédures d'entretien recommandées. Les outils numériques de diagnostic facilitent ensuite la détection des pannes complexes que les voyants seuls ne permettent pas d'identifier avec certitude. Pour les propriétaires qui réalisent eux-mêmes l'entretien, combiner le manuel PDF du modèle avec un lecteur de codes adapté à la marque constitue la méthode la plus fiable.
Conseil de pro: Notez le code d'erreur affiché avant de l'effacer avec un lecteur de codes. Certains codes disparaissent au redémarrage mais restent enregistrés dans la mémoire du calculateur. Les supprimer sans les noter empêche le technicien de reconstituer l'historique des pannes.
Quelles bonnes pratiques adopter face à un voyant allumé ?
Face à un voyant allumé sur le tableau de bord de votre tracteur, une méthode structurée évite les erreurs coûteuses. Voici la séquence à suivre :
- Identifier la couleur du voyant. Rouge signifie arrêt immédiat. Orange ou jaune autorise la fin de la manœuvre en cours, puis l'arrêt pour vérification.
- Consulter le manuel constructeur. La signification exacte varie selon la marque et le modèle. Ne pas supposer qu'un symbole identique à celui d'un autre tracteur a la même signification.
- Effectuer les vérifications de base. Niveau d'huile moteur, niveau de liquide de refroidissement, niveau de carburant, état visuel des courroies et des durites. Ces contrôles prennent moins de cinq minutes et éliminent les causes les plus fréquentes.
- Ne pas redémarrer après un voyant rouge critique sans avoir identifié et corrigé la cause. Un redémarrage prématuré après un voyant de pression d'huile peut transformer une réparation mineure en remplacement de moteur.
- Planifier un diagnostic approfondi si le voyant persiste après les vérifications de base. Un technicien équipé d'un outil de diagnostic adapté à la marque identifie les pannes électroniques que les contrôles visuels ne détectent pas.
- Éviter les fausses interprétations. Une interprétation erronée des symboles, particulièrement en situation de stress, peut aboutir à des pannes graves ou à des arrêts injustifiés, impactant directement la productivité agricole.
- Tenir un carnet d'entretien. Consigner chaque voyant allumé, la date, le contexte de travail et l'action réalisée. Ce suivi facilite le diagnostic lors des interventions ultérieures et valorise le tracteur à la revente.
Les rappels de maintenance liés aux voyants permettent de traiter en amont les problèmes liés aux consommables comme les filtres ou les liquides. Respecter ces rappels réduit le risque de pannes majeures et prolonge la durée de vie du moteur et de la transmission. Pour approfondir les opérations d'entretien préventif, le guide sur l'entretien moteur tracteur détaille les intervalles recommandés par type de composant.
Conseil de pro: Conservez toujours une copie PDF du manuel de votre tracteur sur votre téléphone. En plein champ, sans connexion internet, vous pouvez consulter la signification d'un voyant en quelques secondes sans attendre le retour au hangar.
Points clés
La maîtrise des symboles du tableau de bord d'un tracteur repose sur trois piliers : connaître les codes couleurs, consulter le manuel constructeur, et agir selon un protocole structuré adapté au niveau d'urgence.
| Point | Détails |
|---|---|
| Codes couleurs prioritaires | Rouge exige l'arrêt immédiat ; orange autorise une vérification différée ; vert ou bleu indique un fonctionnement normal. |
| Manuel constructeur indispensable | La signification exacte d'un symbole varie selon la marque et le modèle ; aucune interprétation générique ne remplace le document officiel. |
| Diagnostic structuré avant intervention | Vérifier le capteur avant toute réparation mécanique évite des interventions inutiles et coûteuses. |
| Maintenance préventive via voyants | Respecter les rappels de maintenance réduit les pannes majeures et prolonge la durée de vie du tracteur. |
| Outils numériques pour pannes complexes | Les logiciels de diagnostic spécifiques à la marque fournissent des plans de test que les lecteurs universels ne peuvent pas générer. |
Ce que le terrain m'a appris sur les voyants de tracteur
La plupart des incidents mécaniques graves sur tracteur que j'ai observés ne venaient pas d'une panne soudaine et imprévisible. Ils venaient d'un voyant ignoré, mal lu ou mal compris. Un propriétaire de Massey Ferguson 6700 avait continué à travailler avec un voyant orange de filtre à huile allumé pendant deux jours, pensant qu'il s'agissait d'un rappel d'entretien planifiable. Le filtre colmaté avait restreint suffisamment le débit pour provoquer une usure prématurée des coussinets. La réparation a coûté plusieurs fois le prix d'un simple changement de filtre.
Ce que j'ai constaté, c'est que la confusion vient rarement de l'ignorance totale. Elle vient de la confiance excessive dans une connaissance partielle. Un conducteur qui a travaillé dix ans sur un John Deere 6130 suppose que les symboles de son nouveau New Holland T6 fonctionnent de la même façon. Ce n'est pas toujours le cas. Les architectures électroniques évoluent, les pictogrammes se standardisent partiellement mais pas totalement, et les seuils d'alerte varient d'un modèle à l'autre.
La recommandation que je donne systématiquement : prenez une heure lors de la prise en main d'un nouveau tracteur pour parcourir la section tableau de bord du manuel. Pas pour tout mémoriser, mais pour savoir où chercher quand un voyant s'allume. Cette heure investie vaut des milliers d'euros de réparations évitées. Pour les pannes liées au système hydraulique, le guide sur le dépannage hydraulique complète utilement cette démarche.
— Wild
Téléchargez le manuel de votre tracteur pour maîtriser chaque symbole
Connaître les symboles de votre tableau de bord commence par disposer du document de référence officiel pour votre modèle exact.
Manuels propose un accès instantané aux manuels PDF tracteur pour les principales marques agricoles : John Deere, Massey Ferguson, New Holland, Manitou et bien d'autres. Chaque manuel fournit la liste complète des voyants, les codes de défaut et les procédures d'entretien recommandées par le constructeur. La recherche par marque et modèle permet de trouver le document exact en quelques secondes. Pour télécharger directement la notice de votre équipement, utilisez le portail de téléchargement de Manuels. Plus besoin de chercher sur des forums non officiels où les informations sont souvent approximatives ou erronées.
FAQ
Que signifie un voyant rouge sur le tableau de bord d'un tracteur ?
Un voyant rouge indique un problème critique qui nécessite l'arrêt immédiat du tracteur. Les causes les plus fréquentes sont une pression d'huile insuffisante, une surchauffe moteur ou un défaut électrique grave.
Comment trouver la signification exacte d'un symbole sur mon tracteur ?
La signification précise d'un symbole dépend du constructeur et du modèle. Consultez le manuel officiel de votre tracteur, disponible en version PDF sur des plateformes comme Manuels, pour obtenir la liste complète des voyants avec leurs procédures associées.
Un voyant de pression d'huile peut-il s'allumer sans panne réelle ?
Oui. Un défaut du capteur de pression peut déclencher le voyant sans perte réelle de pression. Débrancher le capteur pour tester est une étape de diagnostic recommandée avant toute intervention mécanique.
Quelle est la différence entre un voyant orange et un voyant rouge ?
Les voyants orange signalent un avertissement modéré, comme un carburant bas ou un entretien à planifier, sans nécessiter l'arrêt immédiat. Les voyants rouges indiquent une urgence mécanique qui impose l'arrêt du tracteur sans délai.
Les symboles sont-ils identiques sur tous les tracteurs ?
Non. Bien que certains pictogrammes soient standardisés, la signification exacte et les seuils d'alerte varient selon la marque et le modèle. John Deere, Massey Ferguson et New Holland utilisent des architectures électroniques différentes qui influencent directement la lecture des voyants.
