En bref:
- Le relevage hydraulique d’un tracteur permet de lever, abaisser et stabiliser les outils agricoles attelés. Un réglage précis garantit la sécurité, la performance et la durabilité du système. La majorité des pannes résulte souvent d’un simple usure des pièces de friction ou d’un mauvais ajustement.
Le relevage hydraulique d'un tracteur est le système qui permet de lever, abaisser et stabiliser les outils agricoles attelés à l'arrière de la machine. Son réglage précis, appelé techniquement réglage du relevage hydraulique tracteur, conditionne directement la profondeur de travail, la traction et la sécurité de l'ensemble. Un réglage mal effectué provoque une usure prématurée, des pertes de rendement et des risques mécaniques sérieux. Ce guide détaille les composants, les procédures de réglage étape par étape, les pannes fréquentes et les bonnes pratiques d'entretien pour maintenir votre système en état de fonctionner.
Comment fonctionne le relevage hydraulique tracteur : réglage et composants
Le relevage hydraulique repose sur un ensemble de pièces mécaniques et hydrauliques qui travaillent ensemble. Comprendre chaque composant permet d'intervenir au bon endroit lors d'un réglage ou d'une panne.
Les pièces mécaniques principales
Les bras de relevage sont les deux bras inférieurs qui reçoivent l'outil attelé. Leur longueur de travail se règle via les chandelles, qui sont des tiges filetées reliant les bras supérieurs aux bras inférieurs. Le troisième point est la liaison supérieure qui stabilise l'outil en profondeur et en inclinaison. Ces trois points forment le système d'attelage trois points, breveté en 1926, qui reste la référence mondiale pour le contrôle de profondeur des outils agricoles.
Les leviers de commande permettent à l'opérateur de piloter la montée et la descente. Sur les tracteurs mécaniques classiques, ces leviers agissent directement sur des tiroirs hydrauliques via des biellettes. Sur les tracteurs modernes, ils transmettent un signal électronique à une centrale de commande.
Le circuit hydraulique
La pompe hydraulique génère la pression nécessaire au fonctionnement des vérins. Les pompes modernes, comme celles équipant la série Landini 6RS, atteignent des débits jusqu'à 114 litres par minute avec une cylindrée variable. Ce niveau de débit rend le réglage manuel classique plus complexe qu'il ne l'était sur les tracteurs des années 1980. L'huile circule depuis le réservoir vers la pompe, puis vers les distributeurs et les vérins, avant de revenir au réservoir via les filtres et la crépine. Les joints et les clapets assurent l'étanchéité du circuit.
Les composants de friction souvent négligés
Les plaquettes et rondelles de friction du mécanisme de commande sont des pièces petites mais déterminantes. Leur usure provoque des problèmes de maintien du levier en position, ce qui donne l'impression d'une panne hydraulique majeure alors qu'un simple remplacement suffit. Ce point est souvent ignoré lors des diagnostics de première intention.
| Composant | Fonction principale | Signe d'usure courant |
|---|---|---|
| Bras de relevage | Supporter et lever l'outil | Jeu excessif, déformation |
| Chandelles | Régler la longueur et l'inclinaison | Filetage endommagé |
| Vérins hydrauliques | Produire la force de levage | Fuite d'huile externe |
| Pompe hydraulique | Générer la pression | Montée lente, bruit |
| Plaquettes de friction | Maintenir le levier en position | Levier qui glisse |
Conseil de pro: Avant tout démontage, vérifiez l'état des plaquettes de friction du levier de commande. Ce remplacement coûte peu et résout une grande partie des problèmes de maintien de position.
Comment régler correctement le relevage hydraulique de votre tracteur ?
Le réglage du relevage hydraulique suit une logique précise. Chaque étape dépend du modèle de tracteur et de l'outil attelé. Le réglage universel n'existe pas : les valeurs de contrôle sont spécifiques au numéro de série et au modèle exact, et seul le manuel d'origine fournit ces données fiables.

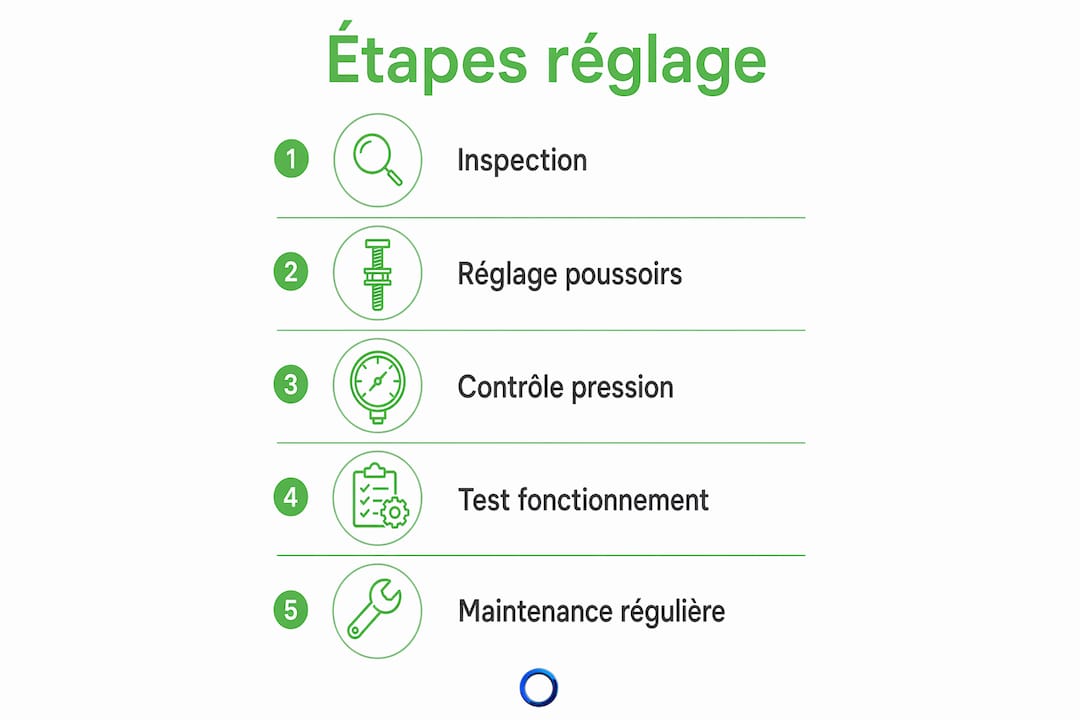

Étapes de réglage mécanique
-
Consulter le manuel constructeur. Le manuel de réparation (MR) de votre tracteur contient les valeurs exactes de réglage. Par exemple, le MR 154A2 des tracteurs Renault détaille les procédures page 33. Sans ces valeurs, tout réglage reste approximatif.
-
Régler les chandelles. Ajustez la longueur des chandelles pour que les deux bras inférieurs soient à la même hauteur. Un écart de hauteur entre les deux bras provoque une traction asymétrique et une usure inégale de l'outil.
-
Régler le troisième point. Sa longueur détermine l'inclinaison avant-arrière de l'outil. Pour un labour, l'outil doit travailler à plat. Raccourcissez ou allongez le troisième point jusqu'à obtenir la position correcte.
-
Régler la butée de profondeur. Cette butée limite la descente maximale du relevage. Elle protège l'outil et le sol contre un enfoncement excessif. Réglez-la selon les recommandations du fabricant de l'outil.
-
Vérifier la position du levier de commande. Le levier doit rester en position sans glisser. Si ce n'est pas le cas, vérifiez les plaquettes de friction avant de chercher une cause hydraulique.
-
Tester en charge. Attelez l'outil, effectuez un cycle complet de montée et de descente, puis vérifiez l'absence de jeu, de bruit anormal et de fuite.
Conseil de pro: Un mauvais positionnement des poussoirs de tiroir peut rendre le système totalement inopérant. Vérifiez leur alignement avant de conclure à une panne hydraulique.
Réglages sur systèmes électroniques
Les tracteurs récents intègrent un contrôle électronique du relevage avec deux modes distincts : le contrôle de position et le contrôle d'effort. Confondre ces deux modes génère des comportements qui ressemblent à une panne alors qu'il s'agit d'un mauvais réglage. En contrôle de position, le relevage maintient une hauteur fixe. En contrôle d'effort, il s'adapte à la résistance du sol. Lisez attentivement le manuel avant de modifier ces paramètres.
Quels sont les problèmes fréquents du relevage hydraulique ?
Les pannes du relevage hydraulique suivent des schémas récurrents. Identifier le bon symptôme oriente vers la bonne cause et évite un démontage inutile.
Symptômes courants et leurs causes
- Le levier ne reste pas en position. Cause principale : usure des plaquettes et rondelles de friction. La réparation est simple et peu coûteuse.
- La montée est lente ou incomplète. Causes possibles : pompe hydraulique défaillante, filtre bouché, niveau d'huile insuffisant.
- Le relevage bloque en position haute. Cause fréquente : encrassement de la crépine ou pression excessive dans le circuit. Vérifier l'huile au niveau de la crépine est la première étape avant tout démontage.
- Bruit anormal lors du levage. Signe d'une pompe en fin de vie ou d'une cavitation due à un niveau d'huile trop bas.
- Fuite d'huile visible. Origine probable : joints de vérins usés ou raccords desserrés.
30 % des problèmes de relevage sur tracteurs Renault sont liés à l'usure de composants internes et à des fuites. Cela signifie que la majorité des pannes ne nécessite pas un remplacement de la pompe ou du vérin principal, mais une intervention ciblée sur des pièces d'usure accessibles.
Diagnostic initial à domicile
Avant d'appeler un technicien, effectuez ces vérifications de base. Contrôlez le niveau d'huile hydraulique et sa couleur : une huile noire ou mousseuse indique une contamination. Vérifiez l'état du filtre hydraulique et de la crépine. Testez le levier de commande à vide pour évaluer son maintien en position. Ces trois points résolvent une grande partie des pannes sans démontage. Les problèmes de commande sont souvent dus à l'usure de petites pièces de friction, et non à une défaillance hydraulique majeure.
Quelles sont les bonnes pratiques d'entretien du relevage hydraulique ?
Un entretien régulier prévient la majorité des pannes. Le circuit hydraulique fonctionne sous pression et à haute température : la qualité de l'huile et la propreté du circuit sont déterminantes.
Contrôles réguliers à effectuer
- Niveau d'huile hydraulique. Vérifiez le niveau avant chaque journée de travail intense. Un niveau bas provoque une cavitation et endommage la pompe rapidement.
- Qualité de l'huile. Changez l'huile selon les intervalles du manuel constructeur. Utilisez une huile de viscosité et d'indice anti-usure conformes aux spécifications du fabricant. Une huile inadaptée dégrade les joints et les surfaces de friction.
- Filtre hydraulique. Remplacez-le à chaque vidange d'huile ou selon les préconisations du manuel. Un filtre bouché réduit le débit et provoque une surchauffe du circuit.
- Crépine d'aspiration. Nettoyez-la à chaque vidange. Un encrassement de la crépine est la cause directe d'un relevage bloqué en position haute.
- Joints et raccords. Inspectez visuellement les vérins et les raccords à chaque entretien saisonnier. Remplacez tout joint qui présente une trace d'huile.
Conseil de pro: Lors d'une vidange, purgez le circuit en faisant fonctionner le relevage à vide pendant deux minutes après le remplissage. Cela chasse les bulles d'air et évite les coups de bélier au démarrage.
Sécurité lors des interventions
Ne travaillez jamais sous un relevage en position haute sans caler mécaniquement les bras. La pression résiduelle dans le circuit peut provoquer une descente brutale. Déchargez toujours la pression avant de déconnecter un raccord hydraulique. L'utilisation de chandelles non conformes ou de pièces de qualité inférieure peut provoquer une casse rapide sous charge lourde, avec des conséquences graves pour l'opérateur et l'outil. Utilisez exclusivement des pièces conformes aux spécifications du manuel technique d'origine.
Points clés
Un réglage précis du relevage hydraulique, basé sur le manuel constructeur et des pièces conformes, est la condition première pour des performances fiables et une machine durable.
| Point | Détails |
|---|---|
| Consulter le manuel d'origine | Les valeurs de réglage sont spécifiques à chaque modèle et numéro de série. |
| Vérifier les pièces de friction | L'usure des plaquettes cause la majorité des problèmes de maintien du levier. |
| Entretenir l'huile et les filtres | Une huile propre et un filtre sain préviennent les pannes internes les plus coûteuses. |
| Distinguer les modes électroniques | Confondre contrôle de position et contrôle d'effort génère de fausses pannes sur les tracteurs récents. |
| Respecter les consignes de sécurité | Les pièces non conformes et les interventions sans calage mécanique exposent à des risques graves. |
Ce que le terrain m'a appris sur le réglage du relevage
La plupart des propriétaires de tracteurs que je rencontre commencent par chercher une panne hydraulique majeure quand leur relevage dysfonctionne. Ils pensent pompe défaillante, vérin à remplacer, circuit à purger entièrement. Dans la réalité, les deux tiers des cas se règlent en remplaçant des plaquettes de friction ou en ajustant une butée mal positionnée.
Ce que j'observe aussi, c'est une résistance à lire le manuel d'origine. Les forums agricoles donnent des conseils généraux, parfois utiles, mais ils ne remplacent jamais les valeurs de contrôle spécifiques à votre numéro de série. Un réglage fait "à l'œil" sur un tracteur Renault 462 ne donnera pas le même résultat que sur un modèle de la même série avec une révision différente.
Les systèmes électroniques modernes ajoutent une couche de complexité que beaucoup sous-estiment. La différence entre contrôle de position et contrôle d'effort n'est pas intuitive. J'ai vu des tracteurs récents envoyés en atelier pour une "panne de relevage" qui fonctionnaient parfaitement une fois le bon mode sélectionné.
Mon conseil le plus direct : avant toute intervention, téléchargez le manuel de réparation correspondant à votre modèle exact. C'est la seule source qui donne les tolérances, les couples de serrage et les procédures de réglage sans approximation.
