En bref:
- Un diagnostic de panne sur tracteur diesel repose sur une inspection rigoureuse, des contrôles électriques précis et une lecture attentive des codes défaut.
- Il permet d'identifier la cause réelle en moins d'une heure, évitant des réparations inutiles.
Un diagnostic de panne sur tracteur diesel consiste à identifier la cause d'un dysfonctionnement moteur en suivant un protocole structuré, combinant inspection visuelle, contrôles électriques et lecture de codes défaut. Sans méthode, on remplace des pièces au hasard et on multiplie les coûts inutiles. Avec la bonne démarche, un diagnostic fiable prend entre 30 et 60 minutes et oriente directement vers la réparation ciblée. Les outils clés sont le multimètre, la valise OBD et le manuel constructeur. Ce guide présente chaque étape pour diagnostiquer panne tracteur diesel avec rigueur, depuis la préparation jusqu'aux cas complexes.
Quels outils préparer avant de diagnostiquer une panne sur tracteur diesel ?
La préparation conditionne la qualité du diagnostic. Un propriétaire qui démarre sans les bons outils perd du temps et risque de passer à côté de la vraie cause.
Les outils indispensables
Voici les équipements à réunir avant toute intervention :
- Multimètre : mesure la tension batterie et la résistance des bougies de préchauffage
- Valise OBD (ou valise de diagnostic agricole) : lit et efface les codes défaut
- Manomètre carburant : vérifie la pression d'alimentation en carburant
- Ohmmètre : contrôle la résistance des composants électriques
- Lampe d'inspection et miroir télescopique : pour l'inspection visuelle des zones difficiles d'accès
- Manuel technique constructeur : fournit les valeurs de référence et les schémas électriques
Le manuel technique tracteur est souvent sous-estimé. Pourtant, sans les valeurs constructeur, un multimètre ne sert à rien : on mesure sans savoir ce qu'on cherche.
Vérifications préliminaires avant d'aller plus loin
| Vérification | Valeur ou état attendu |
|---|---|
| Niveau carburant | Réservoir suffisamment rempli, pas de bulle d'air |
| Tension batterie au repos | 12,4 V à 12,6 V |
| Bornes de batterie | Propres, sans oxydation, bien serrées |
| Niveau d'huile moteur | Entre les repères min et max |
| Voyants tableau de bord | Aucun voyant critique allumé à froid |
La batterie doit afficher une tension au repos de 12,4 V à 12,6 V pour garantir un démarrage correct. En dessous de cette valeur, le solénoïde de démarrage ne s'actionne pas correctement, et le diagnostic devient faussé dès le départ.
Conseil de pro : Nettoyez les bornes de batterie avec une brosse métallique et du bicarbonate de soude dilué avant toute mesure. L'oxydation crée une résistance parasite qui fausse les lectures au multimètre.
Respectez également les conditions de sécurité de base : tracteur à l'arrêt, moteur froid, frein de stationnement serré, zone bien éclairée et ventilée. Ces précautions évitent les accidents et garantissent des mesures fiables.
Comment interpréter les symptômes courants d'une panne moteur diesel ?
Chaque symptôme pointe vers un groupe de causes probables. L'erreur classique est de sauter directement à la réparation sans lire les signaux correctement.
Les symptômes de démarrage difficile
Un tracteur qui ne démarre pas ou démarre difficilement présente généralement l'un de ces profils :
- Moteur ne tourne pas du tout : batterie déchargée, démarreur défaillant ou solénoïde hors service
- Moteur tourne lentement sans démarrer : bougies de préchauffage défectueuses, carburant contaminé ou filtre à carburant colmaté
- Moteur tente de démarrer puis cale : problème d'alimentation carburant, pompe d'injection faible ou air dans le circuit
Pour différencier une batterie faible d'un démarreur défaillant, mesurez la tension pendant l'effort de démarrage. Une chute sous 10 V indique une batterie défaillante. Si la tension reste stable mais que le démarreur ne tourne pas, le démarreur lui-même est en cause. Cette méthode évite de remplacer la mauvaise pièce.
Les signes de perte de puissance
La perte de puissance sur un tracteur diesel a des causes multiples et parfois trompeuses. Les plus fréquentes sont :
- Filtre à carburant colmaté (restriction d'alimentation)
- Turbocompresseur défaillant ou durite de suralimentation percée
- Injecteurs encrassés ou usés
- Filtre à air saturé
- Vanne EGR bloquée en position ouverte
Plusieurs symptômes similaires peuvent masquer des causes totalement différentes. Une bonne méthodologie garantit un diagnostic juste et limite les erreurs d'interprétation. Par exemple, une perte de puissance accompagnée de fumée noire oriente vers les injecteurs ou le turbo, tandis qu'une perte de puissance sans fumée pointe plutôt vers l'alimentation carburant.
Voyants et codes défaut à connaître
Le tableau de bord tracteur affiche des voyants qui sont des points de départ, pas des diagnostics définitifs. Les codes défaut les plus fréquents concernent la vanne EGR, le filtre à particules (FAP), les capteurs de pression et les injecteurs. Le mode dégradé du moteur est un mécanisme de protection qui limite la puissance pour éviter la casse. Une fois la cause corrigée, effacer les codes défaut avec la valise OBD est indispensable pour retrouver la pleine puissance.

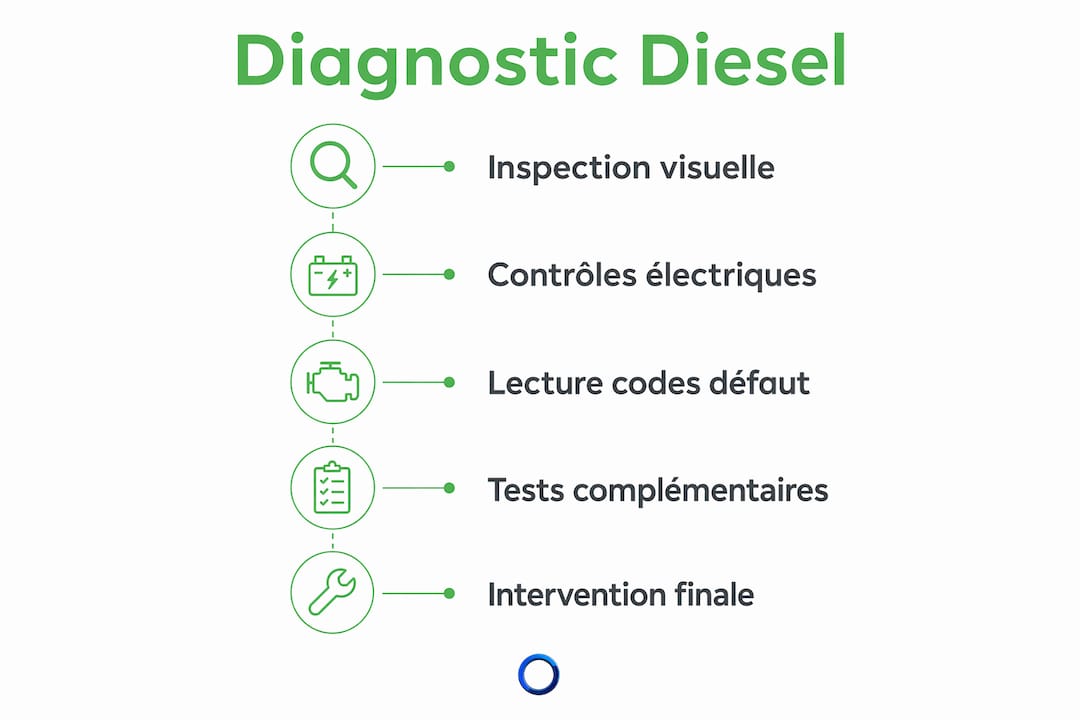

Étapes pratiques pour réaliser un diagnostic moteur diesel précis
Un diagnostic structuré suit toujours le même ordre : du plus simple au plus complexe. Cela évite de démonter des pièces coûteuses avant d'avoir vérifié les éléments de base.
Étape 1 : inspection visuelle complète
Commencez par regarder avant de mesurer. Une inspection visuelle méthodique avant toute utilisation d'outils électroniques évite des erreurs coûteuses, comme remplacer un turbo alors qu'une simple durite fuyante est en cause.
Vérifiez dans cet ordre :
- Durites d'air et de carburant : fissures, déconnexions, traces de fuite
- Connexions électriques et faisceaux : cosses oxydées, fils abîmés
- Filtres à air et à carburant : colmatage visible, couleur anormale
- Niveau et couleur de l'huile moteur : présence d'eau (couleur laiteuse) ou de carburant (odeur forte)
- Radiateur et circuit de refroidissement : fuite, niveau bas, bouchon détérioré

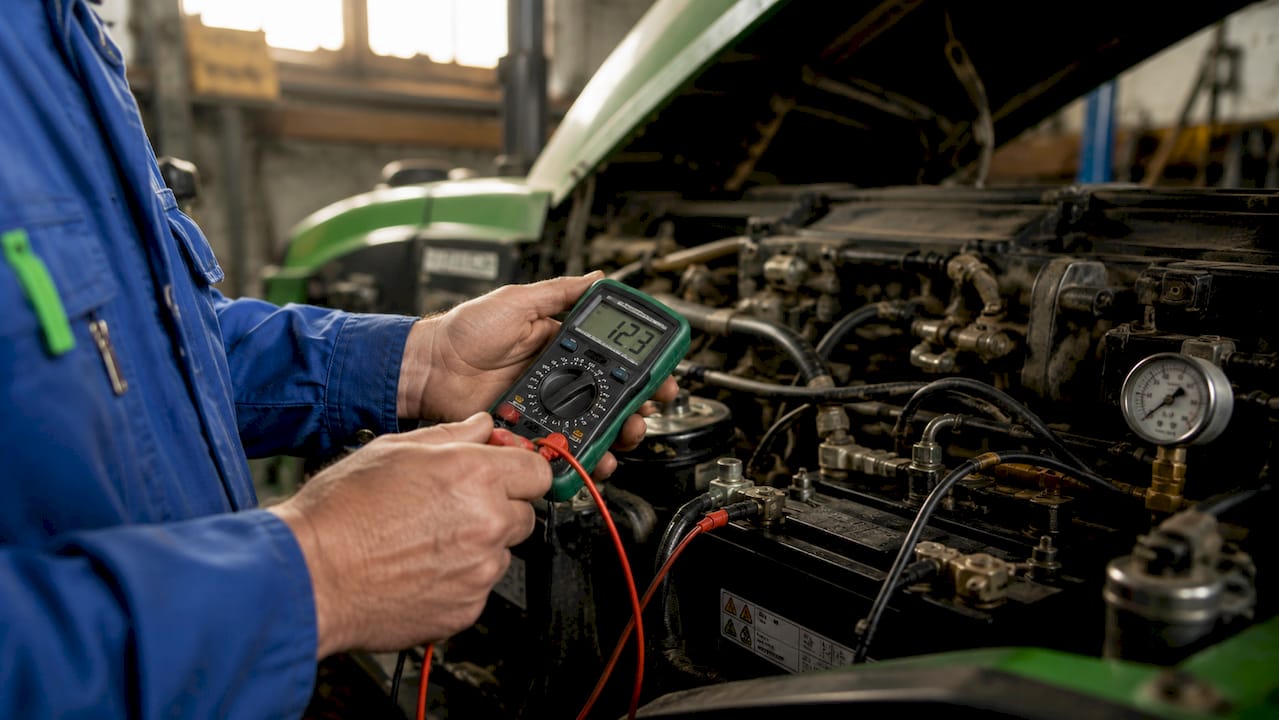

Étape 2 : contrôles électriques ciblés
| Composant | Outil | Valeur attendue |
|---|---|---|
| Batterie au repos | Multimètre | 12,4 V à 12,6 V |
| Batterie en démarrage | Multimètre | Supérieure à 10 V |
| Bougies de préchauffage | Ohmmètre | 0,5 à 2 ohms |
| Démarreur | Multimètre | Tension stable sans rotation |
La résistance des bougies de préchauffage doit se situer entre 0,5 et 2 ohms. Une valeur hors de cette plage confirme une bougie défectueuse qui empêche le démarrage par temps froid.
Étape 3 : utilisation de la valise de diagnostic
Branchez la valise OBD sur le port de diagnostic du tracteur et relevez tous les codes défaut actifs et mémorisés. Ne vous arrêtez pas au premier code : plusieurs codes peuvent coexister, et certains sont des conséquences du problème principal, pas la cause.
La lecture des valeurs de correction de débit injecteur est un outil préventif avancé. Un injecteur défectueux s'écarte nettement de la valeur des autres, signalant une défaillance mécanique avant même l'apparition d'un code erreur. Cette lecture permet d'anticiper la panne franche.
Étape 4 : tests complémentaires
Conseil de pro : Mesurez la pression de carburant en amont de la pompe d'injection avec un manomètre. Une pression inférieure aux valeurs constructeur confirme un filtre colmaté ou une pompe de gavage défaillante, avant même de toucher aux injecteurs.
Pour le turbocompresseur, vérifiez le jeu axial de l'arbre à la main (jeu excessif = roulements usés) et inspectez les ailettes pour des traces de choc ou d'huile. Le suivi du turbocompresseur est souvent négligé alors qu'il est directement lié aux symptômes de perte de puissance.
Que faire face à des pannes complexes ou non résolues ?
Certaines pannes dépassent le cadre du diagnostic amateur, même avec une bonne méthode. Reconnaître cette limite évite d'aggraver la situation.
Les cas qui nécessitent une intervention spécialisée sont :
- Pannes de transmission ou de boîte de vitesses (bruits, glissements, absence de rapport)
- Défaillances du système hydraulique (pression insuffisante, vérin qui ne tient pas)
- Problèmes de calculateur moteur confirmés après vérification de la connectique
- Pannes intermittentes sans code défaut reproductible
Les pannes électroniques sans voyant visible sont souvent causées par des problèmes de connectique, comme une oxydation ou un câblage abîmé, et non par le calculateur lui-même. Une inspection visuelle minutieuse des cosses et faisceaux, parfois associée à un nettoyage, règle souvent ces pannes sans intervention coûteuse.
Le coût d'une intervention spécialisée sur des pannes complexes de transmission ou de système hydraulique se situe entre 80 et 110 €/h, avec un forfait de diagnostic entre 60 et 90 €. Préparer un historique d'entretien complet avant de confier le tracteur à un professionnel réduit le temps de diagnostic facturé.
Pour communiquer efficacement avec le technicien, notez les éléments suivants avant l'intervention :
- Les symptômes exacts et les conditions d'apparition (à chaud, à froid, en charge)
- Les codes défaut relevés avec la valise OBD
- Les vérifications déjà effectuées et leurs résultats
- L'historique des réparations récentes
Les pannes de tracteur résultent souvent de l'accumulation de petits défauts visibles lors d'une maintenance préventive rigoureuse. Un historique d'entretien facilite grandement le diagnostic et réduit le temps de recherche pour le technicien.
Points clés
Un diagnostic structuré sur tracteur diesel, combinant inspection visuelle, contrôles électriques et lecture OBD, est la méthode la plus fiable pour identifier une panne et éviter des réparations inutiles.
| Point | Détails |
|---|---|
| Préparer les outils avant tout | Multimètre, valise OBD, manomètre et manuel constructeur sont indispensables avant de commencer. |
| Commencer par l'inspection visuelle | Vérifier durites, connexions et filtres avant tout outil électronique évite des erreurs coûteuses. |
| Mesurer la batterie en démarrage | Une chute sous 10 V confirme une batterie défaillante ; tension stable avec démarreur inactif indique le démarreur. |
| Lire les corrections de débit injecteur | Un écart marqué sur un injecteur signale une défaillance avant l'apparition d'un code erreur. |
| Préparer l'historique avant le technicien | Codes défaut, symptômes et réparations récentes réduisent le temps de diagnostic facturé. |
Ce que le terrain m'a appris sur le diagnostic de tracteur
La plupart des propriétaires que je rencontre commencent par le mauvais bout. Ils branchent la valise OBD, lisent un code EGR, et commandent une vanne EGR. Deux semaines plus tard, la panne est toujours là. Le code était réel, mais la cause était ailleurs : une durite d'air fissurée qui créait une fuite, forçant le moteur à compenser et déclenchant le code en cascade.
Ce que j'ai appris après des années à travailler sur des moteurs diesel agricoles, c'est que l'inspection visuelle n'est pas une étape optionnelle. C'est la première étape, toujours. Les outils électroniques confirment ce que les yeux ont trouvé. Ils ne remplacent pas l'observation.
L'autre erreur fréquente concerne les bougies de préchauffage. En hiver, un tracteur qui démarre mal est immédiatement suspecté d'avoir une batterie faible. Mais si la batterie affiche 12,5 V et que les bougies mesurent 5 ohms à l'ohmmètre, le problème est clairement identifié. Sans cet outil, on change la batterie pour rien.
Mon conseil le plus direct : investissez dans un bon manuel technique constructeur pour votre modèle. Les valeurs de référence qu'il contient transforment un diagnostic approximatif en diagnostic fiable. Sans ces données, vous mesurez dans le vide.
— Wild
Accéder aux manuels techniques pour aller plus loin dans vos diagnostics
Un diagnostic précis repose sur des données constructeur exactes. Sans les valeurs de pression, les schémas électriques ou les procédures de calage propres à votre modèle, même les meilleurs outils restent insuffisants.
Manuels propose un accès direct à des milliers de manuels techniques tracteur en format numérique, couvrant les grandes marques agricoles et les modèles courants comme rares. La recherche par marque, modèle et type de document permet de trouver le bon document en quelques secondes. Les mises à jour quotidiennes garantissent que la documentation disponible correspond aux versions actuelles. Que vous prépariez un diagnostic ou une réparation ciblée, les documents constructeurs originaux disponibles sur manuels.solutions sont le point de départ le plus fiable.
